Varillas de Bombeo: El Corazón de la Extracción

En el vasto paisaje de los yacimientos petroleros, una imagen es icónica: el constante y rítmico movimiento del Aparato de Bombeo Mecánico, conocido popularmente como “cigüeña”. Este equipo es el rostro visible de la extracción de crudo en miles de pozos operados por YPF. Sin embargo, lo que no se ve, lo que sucede bajo tierra, es igualmente crucial. Conectando esa maquinaria de superficie con la bomba en el fondo del pozo, se encuentra una pieza fundamental, la verdadera columna vertebral del sistema: la sarta de varillas de bombeo. Estos componentes, aunque simples en apariencia, son el resultado de una ingeniería precisa y su correcto funcionamiento y mantenimiento son vitales para la productividad y seguridad de nuestras operaciones.

¿Qué son Exactamente las Varillas de Bombeo?

Una varilla de bombeo es, en esencia, una barra de acero o fibra de vidrio de gran longitud, diseñada para resistir enormes tensiones de tracción y compresión. Su función principal es transmitir la energía mecánica generada por el equipo en la superficie (la “cigüeña”) hasta la bomba de pistón sumergida a cientos o miles de metros de profundidad. Al unirse múltiples varillas mediante acoples roscados en sus extremos, se forma una “sarta” o “línea” continua que asciende y desciende con cada ciclo del balancín, accionando la bomba y elevando el petróleo hacia la superficie.

Estas varillas no son simples barras metálicas. Están fabricadas bajo estrictas normas de calidad para soportar ambientes corrosivos, altas cargas y la fatiga de millones de ciclos a lo largo de su vida útil. Son el nexo indispensable que convierte el movimiento en la superficie en producción efectiva en el subsuelo.

Dimensiones y Tipos: Una Mirada en Profundidad

No todas las varillas de bombeo son iguales. Su diseño y material dependen de las características específicas del pozo, como la profundidad, la viscosidad del crudo y la presencia de agentes corrosivos. Principalmente, se dividen en dos grandes familias: las de acero y las de fibra de vidrio.

Las varillas de acero son las más tradicionales y utilizadas. Su longitud estándar suele oscilar entre los 7,62 metros (25 pies) y los 9,14 metros (30 pies). Por otro lado, las varillas de fibra de vidrio, más ligeras y resistentes a la corrosión, se han vuelto una alternativa valiosa en ciertos tipos de pozos. A continuación, se presenta una tabla comparativa con sus características generales:

El Corazón del Bombeo Mecánico: ¿Cómo Funciona el Sistema?

Para comprender la importancia de la varilla, es útil visualizar todo el sistema en acción. La energía proviene de un motor principal (eléctrico o de combustión). Este motor hace girar un reductor de velocidad, que a su vez mueve una manivela. La manivela, a través de un brazo conector llamado biela (pitman), empuja y tira de un gran balancín (walking beam). Este balancín pivota sobre un poste maestro (Samson post).

En el extremo del balancín que se encuentra sobre el pozo, una pieza curva llamada cabeza de mula (horse head) garantiza que el movimiento de subida y bajada sea perfectamente vertical. De aquí se suspende la sarta de varillas de bombeo. La primera varilla, la que se conecta al sistema de superficie, es una barra de acero macizo y perfectamente lisa llamada “vástago pulido”. Este vástago pasa a través de un sello de alta presión (prensaestopas o stuffing box) que evita que el petróleo se escape a la superficie. A partir de ahí, la sarta de varillas desciende por el interior de la tubería de producción (tubing) hasta conectar con la bomba en el fondo.

Mantenimiento y Seguridad: Un Desafío Crítico en la Operación

El mantenimiento adecuado de las varillas de bombeo es esencial para evitar fallas que podrían detener la producción de un pozo. Parte de este mantenimiento implica la limpieza exhaustiva para inspeccionar su integridad y eliminar residuos de parafina, asfaltenos o incrustaciones. Un método común consiste en sumergir las varillas, previamente colocadas en canastas metálicas, en un baño de keroseno calentado a temperaturas que pueden alcanzar los 82°C (180°F).

Este proceso, aunque efectivo, presenta un desafío significativo en materia de seguridad. El keroseno es un hidrocarburo combustible. A esas temperaturas, libera vapores inflamables que, al mezclarse con el aire, pueden crear una atmósfera potencialmente explosiva. De hecho, estas áreas suelen clasificarse bajo normativas como NEC Clase 1, División 1, donde pueden existir concentraciones de gases o vapores inflamables en condiciones normales de operación. La exposición de los operadores a estos vapores y al riesgo inherente de la manipulación de cargas pesadas sobre tanques calientes es una preocupación primordial para YPF.

Innovación en Seguridad: La Solución de Elevación Automatizada

En línea con nuestro compromiso con la seguridad y la eficiencia, la industria ha adoptado tecnologías innovadoras para mitigar estos riesgos. Una de las soluciones más efectivas es el uso de ganchos de grúa automáticos y controlados a distancia, certificados para operar en atmósferas explosivas (configuración ATEX).

El proceso se transforma radicalmente:

1. Enganche Remoto: Un operador, desde una distancia segura, utiliza un control remoto para maniobrar el gancho automático y enganchar la canasta que contiene las varillas de bombeo. Sistemas avanzados con imanes de posicionamiento y pestillos de seguridad rígidos facilitan esta operación sin necesidad de intervención manual directa.
2. Inmersión Segura: La canasta es elevada y sumergida en el baño de keroseno. Una vez que está en posición, el operador simplemente presiona un botón en el control remoto para liberar la carga. Nadie tiene que acercarse a la zona de riesgo.
3. Extracción Automatizada: Finalizado el tiempo de remojo, el proceso se invierte. El gancho automático desciende, se posiciona sobre los puntos de elevación de la canasta y la engancha de forma autónoma. Luego, la levanta y la traslada a la siguiente etapa del proceso.

Esta automatización no solo elimina la exposición directa de los trabajadores a los vapores peligrosos, sino que también optimiza los tiempos de la operación, resultando en un aumento de la productividad. Es un ejemplo claro de cómo la tecnología puede mejorar drásticamente las condiciones de trabajo y la eficiencia operativa.

Preguntas Frecuentes (FAQ)

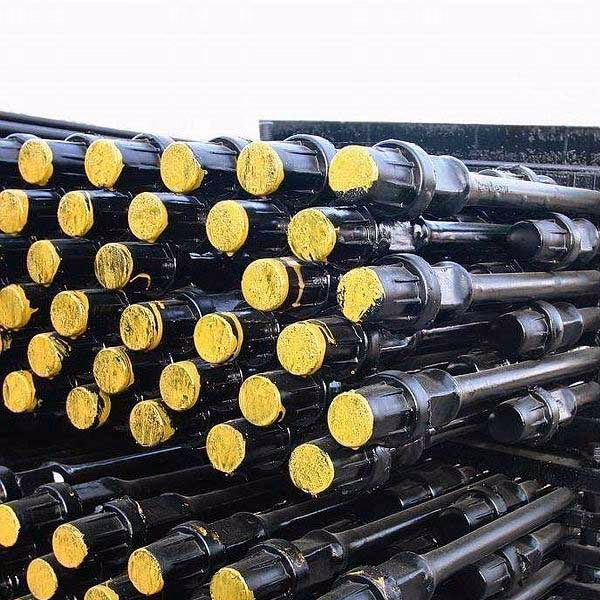

¿Cuánto mide una varilla de bombeo estándar?

Una varilla de bombeo de acero estándar mide típicamente entre 7 y 9 metros de longitud (aproximadamente 25 a 30 pies).

¿De qué materiales están hechas?

Principalmente se fabrican en acero de alta resistencia para soportar las cargas mecánicas, aunque también existen versiones de fibra de vidrio, que ofrecen ventajas en pozos con fluidos corrosivos por ser más ligeras y resistentes a la corrosión.

¿Por qué es tan importante la seguridad en su mantenimiento?

Porque los procesos de limpieza a menudo involucran el uso de solventes como el keroseno calentado. Este genera vapores inflamables que crean atmósferas peligrosas, representando un riesgo de explosión y de exposición química para los operadores.

¿Todas las varillas de una misma sarta son iguales?

No necesariamente. A menudo, una sarta de varillas es “telescópica”, lo que significa que las varillas de mayor diámetro (y más resistentes) se colocan en la parte superior, donde la tensión es máxima, y se utilizan varillas de menor diámetro hacia el fondo para reducir el peso total de la sarta.

¿Cuál es el papel de la “cigüeña” o pumpjack en relación con las varillas?

La “cigüeña” es el motor de superficie. Su función es generar el movimiento alternativo de subida y bajada. Las varillas de bombeo actúan como el brazo transmisor que lleva ese movimiento desde la superficie hasta la bomba en el fondo del pozo.
