Bomba de Varilla: El Corazón del Pozo Petrolero

En el vasto paisaje de los yacimientos argentinos, una silueta es inconfundible y se ha convertido en un ícono de la industria energética: la unidad de bombeo mecánico, popularmente conocida como “cigüeña” o “caballito”. Este equipo, que se mueve con un ritmo constante y casi hipnótico, es la parte visible de un sistema mucho más complejo que opera en las profundidades de la tierra. Hablamos de la bomba de varilla, una pieza de ingeniería fundamental que permite a YPF extraer el crudo cuando la presión natural del reservorio ya no es suficiente para impulsarlo hasta la superficie. Es el corazón mecánico que bombea la energía que mueve al país, y su funcionamiento, aunque basado en principios sencillos, es una maravilla de la eficiencia y la durabilidad.

¿Qué es Exactamente un Sistema de Bombeo por Varilla?

El sistema de bombeo por varilla, también conocido como Aparato Individual de Bombeo (AIB), es el método de levantamiento artificial más utilizado en el mundo para la extracción de petróleo en pozos terrestres. Su propósito es simple: levantar el fluido (una mezcla de petróleo, gas y agua) desde el fondo del pozo hasta las instalaciones en la superficie. Para lograrlo, utiliza un sistema que convierte la energía rotativa de un motor en un movimiento vertical y recíproco, similar al de un pistón.

Este sistema se divide en dos grandes conjuntos de componentes que trabajan en perfecta sincronía:

• El equipo de superficie: Es la parte visible, el “caballito”, cuya función es generar y transmitir el movimiento de sube y baja.
• El equipo de subsuelo: Se encuentra en el fondo del pozo, a cientos o miles de metros de profundidad, y es la bomba propiamente dicha que se encarga de succionar y empujar el crudo hacia arriba.

Componentes Clave: Anatomía de un Gigante Mecánico

Para comprender cómo funciona, es esencial conocer las piezas que lo componen. Cada una cumple un rol específico e indispensable en el proceso de extracción.

En la Superficie: La Unidad de Bombeo

Lo que vemos en el campo es una estructura de acero robusta diseñada para soportar cargas pesadas y operar de forma continua durante años.

• Motor: Es la fuente de energía del sistema. Generalmente es un motor eléctrico o, en zonas más remotas, un motor de combustión interna alimentado por el propio gas del pozo.
• Caja Reductora: El motor gira a alta velocidad. La caja reductora, mediante un sistema de engranajes, disminuye drásticamente esa velocidad y aumenta el torque (la fuerza), generando la potencia necesaria para levantar la pesada columna de fluido y varillas.
• Manivelas y Contrapesos: Las manivelas, conectadas a la caja reductora, convierten el movimiento rotatorio en un movimiento oscilante. Los contrapesos, grandes bloques de hierro, ayudan a equilibrar el sistema, reduciendo la energía necesaria para levantar la carga en la carrera ascendente.
• Balancín (Walking Beam): Es la gran viga de acero que pivota sobre un soporte central. Es la pieza que genera el característico movimiento de cabeceo.
• Cabeza de Caballo (Horsehead): Ubicada en el extremo del balancín, su forma curva asegura que el movimiento de subida y bajada de la sarta de varillas sea perfectamente vertical, evitando el desgaste prematuro.

Bajo Tierra: El Corazón de la Operación

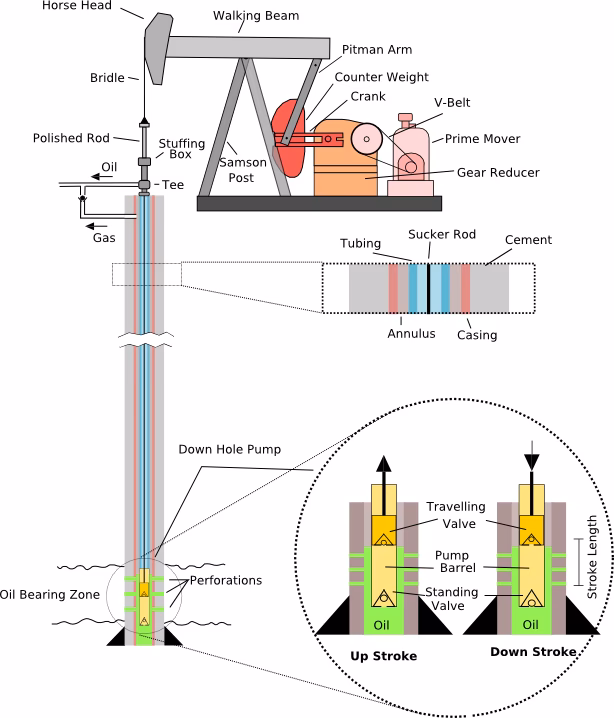

Lo que sucede a miles de metros bajo nuestros pies es donde la magia realmente ocurre. Conectada a la cabeza de caballo mediante un cable de acero, una larga columna de varillas se adentra en el pozo.

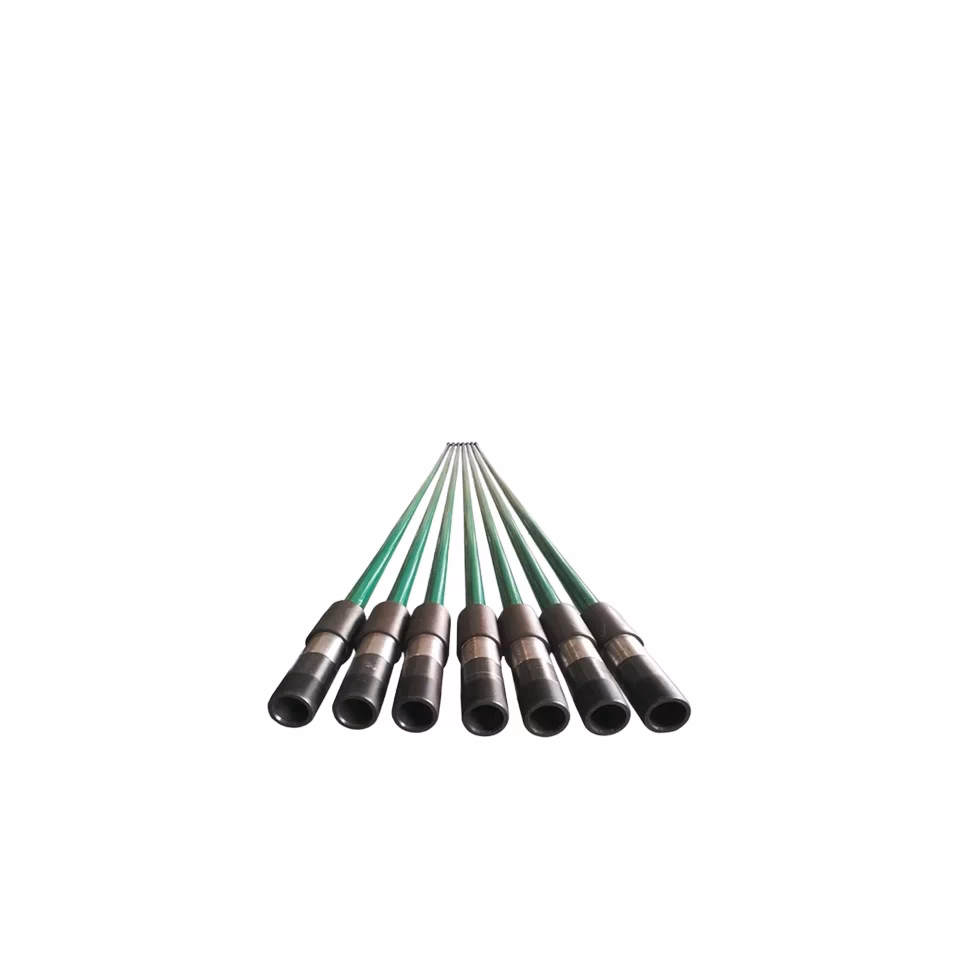

• Sarta de Varillas (Sucker Rods): Es una serie de varillas de acero de alta resistencia, enroscadas una tras otra, que pueden extenderse por kilómetros. Su única función es transmitir el movimiento del balancín desde la superficie hasta la bomba en el fondo.
• Bomba de Subsuelo: Es el dispositivo clave. Se trata de una bomba de pistón compuesta principalmente por:
  • Cilindro o Barril: Un tubo de acero estacionario que se fija al final de la tubería de producción (tubing).
  • Pistón o Émbolo: Una pieza cilíndrica que se mueve verticalmente dentro del barril. Está conectado al extremo inferior de la sarta de varillas.
  • Válvula Fija (Standing Valve): Una válvula de retención (check valve) ubicada en la parte inferior del cilindro. Permite que el fluido entre a la bomba desde el pozo, pero no que regrese.
  • Válvula Viajera (Traveling Valve): Otra válvula de retención ubicada en la parte inferior del pistón. Permite que el fluido pase a través del pistón hacia arriba, pero no hacia abajo.

El Ciclo de Bombeo: Un Baile Mecánico en Dos Tiempos

El proceso de extracción se basa en un ciclo continuo de dos fases, coordinado por el movimiento de las dos válvulas de la bomba.

Fase 1: Carrera Ascendente (La Succión)

Todo comienza cuando el balancín en la superficie inicia su movimiento hacia arriba. Esto tira de la sarta de varillas y, con ella, del pistón dentro de la bomba de subsuelo. Al subir el pistón, se crea una zona de baja presión en el interior del cilindro, debajo de él. Esta diferencia de presión provoca que la válvula fija se abra, permitiendo que el petróleo y otros fluidos del reservorio llenen el espacio vacío del cilindro. Mientras tanto, el peso de la columna de fluido que ya está en la tubería de producción por encima del pistón mantiene cerrada la válvula viajera. Durante esta carrera ascendente, toda la columna de fluido que está en la tubería es levantada una distancia equivalente a la longitud de la carrera del pistón, acercándola a la superficie.

Fase 2: Carrera Descendente (La Transferencia)

Una vez que el balancín completa su recorrido hacia arriba, comienza a bajar. Esto empuja hacia abajo la sarta de varillas y el pistón. Al descender el pistón, la presión dentro del cilindro lleno de fluido aumenta considerablemente. Esta presión fuerza el cierre de la válvula fija, impidiendo que el petróleo regrese al pozo. Simultáneamente, la presión abre la válvula viajera del pistón. Esto permite que el fluido que estaba atrapado en el cilindro pase a través del pistón y se posicione por encima de él. Durante esta carrera descendente, la sarta de varillas soporta su propio peso, pero no el de la columna de fluido, que es sostenida por la tubería de producción a través de la válvula fija cerrada.

Este ciclo se repite ininterrumpidamente, entre 5 y 20 veces por minuto. En cada ciclo, un nuevo volumen de fluido es succionado al cilindro y el volumen del ciclo anterior es transferido por encima del pistón para ser levantado en la siguiente carrera ascendente. De esta manera, pulso a pulso, el petróleo viaja miles de metros hasta llegar a la superficie.

Ventajas y Desafíos del Bombeo Mecánico

Como toda tecnología, el sistema de bombeo por varilla tiene sus pros y sus contras, lo que determina su aplicabilidad en diferentes tipos de pozos.

Preguntas Frecuentes (FAQ)

¿Por qué se necesita un sistema de bombeo artificial?

Cuando un pozo es nuevo, la presión natural del yacimiento suele ser suficiente para que el petróleo fluya a la superficie por sí solo. Con el tiempo, esta presión disminuye. El bombeo artificial, como el sistema de bomba de varilla, se instala para proporcionar la energía adicional necesaria para seguir produciendo el pozo de manera económica.

¿A qué profundidad máxima puede operar una bomba de varilla?

Generalmente, estos sistemas son eficientes hasta profundidades de aproximadamente 2.500 a 3.000 metros. Más allá de eso, el peso de la propia sarta de varillas se vuelve tan grande que el sistema pierde eficiencia y aumenta el riesgo de fallas mecánicas. Para pozos más profundos se utilizan otros métodos, como el bombeo electrosumergible (BES).

¿El movimiento del balancín es siempre a la misma velocidad?

No necesariamente. La velocidad (carreras por minuto) y la longitud de la carrera se pueden ajustar en la unidad de superficie. Los ingenieros de YPF optimizan estos parámetros según las características del pozo, la cantidad de fluido que puede aportar y las propiedades del crudo, buscando siempre el equilibrio perfecto entre máxima producción y mínimo desgaste del equipo.
