Guía de Cables para Instalaciones Subterráneas

La electricidad es el corazón de nuestros hogares y negocios, alimentando desde la iluminación hasta los dispositivos más complejos. Para que esta energía llegue de forma segura y eficiente, las instalaciones eléctricas son fundamentales. Una de las modalidades más seguras y estéticas es la subterránea, que oculta el cableado bajo tierra, protegiéndolo de las inclemencias del tiempo y del impacto visual. Sin embargo, llevar a cabo una instalación de este tipo requiere un conocimiento profundo sobre los materiales a utilizar, especialmente sobre el tipo de cable, ya que una elección incorrecta puede comprometer la seguridad y la funcionalidad de todo el sistema.

Elegir el cable adecuado no es una decisión que deba tomarse a la ligera. Se deben considerar múltiples factores como el tipo de suelo, la tensión requerida, la distancia a cubrir y las normativas vigentes. En esta guía completa, desglosaremos todo lo que necesitas saber para seleccionar el conductor eléctrico perfecto para tu proyecto de instalación subterránea, garantizando un suministro de energía confiable y duradero.

Consideraciones Fundamentales para la Instalación Subterránea

Antes de excavar, es crucial planificar la instalación siguiendo las mejores prácticas y las normas de seguridad eléctrica. Una instalación bien ejecutada previene accidentes, fallos en el suministro y costosas reparaciones a futuro.

Profundidad y Canalización

La profundidad a la que se entierra el cable es un factor crítico para protegerlo de daños mecánicos accidentales, como los causados por excavaciones posteriores. La normativa local suele especificar profundidades mínimas, pero como regla general, una mayor profundidad ofrece más seguridad. Además, es muy común utilizar canalizaciones para ofrecer una capa extra de protección. El PVC es uno de los materiales más populares para estos conductos debido a su durabilidad, ligereza y resistencia a la corrosión. Aunque el conducto de PVC es flexible, debe instalarse correctamente para evitar puntos de tensión en el cable.

Señalización: La Importancia de la Malla de Advertencia

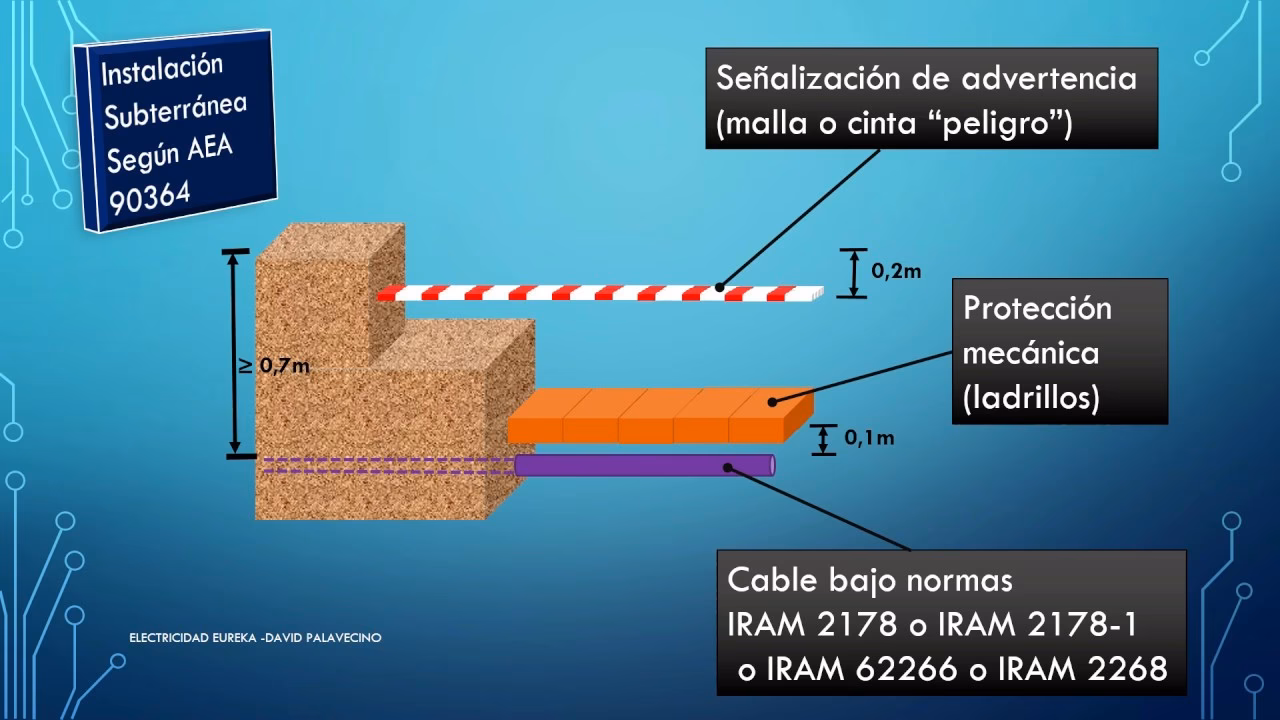

Una vez que el cable está bajo tierra, se vuelve invisible. Por ello, es obligatorio y esencial señalizar su presencia. Esto se logra mediante la instalación de una malla de advertencia a una profundidad menor que la del cable. Esta malla, generalmente de colores vivos como el rojo o el amarillo y con leyendas de advertencia, actúa como una barrera visual y física. Su función es alertar a cualquiera que realice una excavación en el futuro sobre la presencia de conductores eléctricos, previniendo accidentes graves como perforaciones o cortes que podrían tener consecuencias fatales.

Diseño del Trazado

Para maximizar la eficiencia de la conducción eléctrica, el trazado del cable debe ser lo más recto posible. Las curvas pronunciadas o los ángulos cerrados pueden generar estrés en el cable, afectar sus propiedades de aislamiento y aumentar la resistencia, lo que se traduce en una pérdida de potencia. Un diseño cuidadoso de la trayectoria, que minimice las curvas y optimice la distancia, no solo mejora el rendimiento del sistema, sino que también facilita la instalación y el eventual reemplazo del cableado.

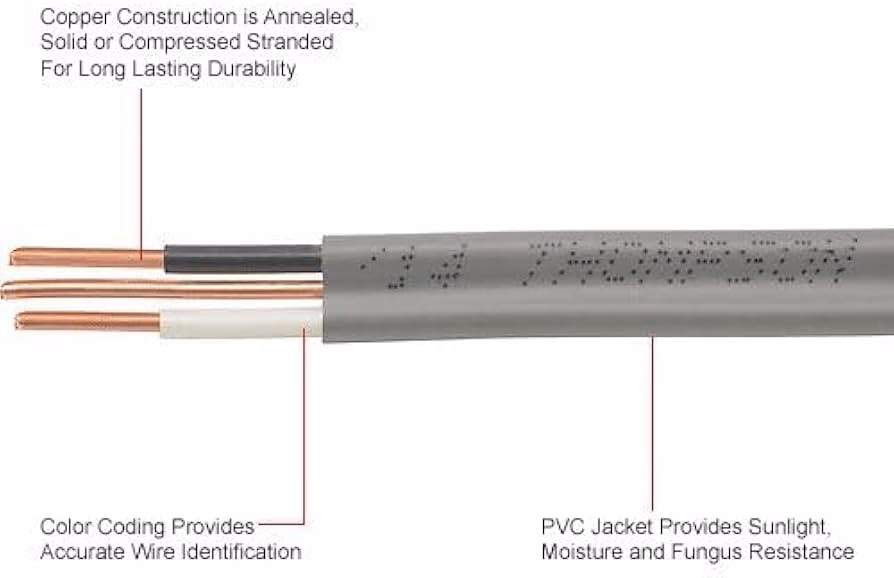

Tipos de Cables para Uso Subterráneo

Los cables subterráneos están diseñados específicamente para soportar condiciones adversas como la humedad constante, la presión del terreno y las fluctuaciones de temperatura. La elección dependerá principalmente de la tensión de trabajo y el nivel de protección mecánica requerido.

Clasificación por Nivel de Tensión

La tensión es la primera variable a considerar, ya que determina la capacidad del cable para transportar energía.

• Baja Tensión (hasta 1 kV): Son los más comunes en aplicaciones residenciales y comerciales pequeñas. Se utilizan para acometidas de viviendas, alumbrado público y alimentación de equipos de baja potencia. Generalmente, sus conductores son de cobre o aluminio, con aislamiento de PVC o polietileno reticulado (XLPE). Son rentables y de fácil instalación.
• Media Tensión (de 1 kV a 36 kV): Se emplean en redes de distribución más grandes, conectando subestaciones con transformadores de zonas industriales o grandes edificios comerciales. Requieren un aislamiento más robusto, como el XLPE o el caucho de etileno propileno (EPR), y su instalación debe ser realizada por personal altamente cualificado para garantizar la integridad del sistema.
• Alta Tensión (superior a 36 kV): Diseñados para la transmisión de grandes bloques de energía a largas distances, como las líneas que unen centrales eléctricas con subestaciones principales. Utilizan materiales de aislamiento muy avanzados, como el XLPE o papel impregnado en aceite, y su costo e instalación son considerablemente más complejos.

Clasificación por Protección Mecánica

El entorno de la instalación dictará si el cable necesita una protección física adicional.

• Cables Blindados o Armados: Cuentan con una capa de protección mecánica, usualmente de alambres o flejes de acero o aluminio, que los resguarda contra aplastamientos, abrasiones o impactos. Son ideales para zonas industriales, áreas de construcción, túneles o cualquier lugar con un alto riesgo de daño físico.
• Cables no Blindados: Carecen de esta armadura metálica. Son más ligeros, flexibles y económicos, pero también más vulnerables. Su uso es adecuado en entornos controlados y protegidos, como instalaciones residenciales donde el riesgo de agresión mecánica es bajo y siempre dentro de conductos protectores.

Cables para Aplicaciones Específicas

• Cables de Enterramiento Directo (Direct Burial): Como su nombre indica, están diseñados para ser enterrados directamente en el suelo sin necesidad de un conducto. Poseen una cubierta exterior extremadamente resistente a la humedad, los agentes químicos del suelo y la abrasión. Son una solución rentable que simplifica la instalación.
• Cables de Fibra Óptica: Aunque no transportan energía eléctrica sino datos a través de pulsos de luz, a menudo se instalan bajo tierra siguiendo rutas similares. Son el pilar de las telecomunicaciones modernas, pero son muy sensibles al daño físico, por lo que requieren una manipulación e instalación cuidadosas.

Tabla Comparativa de Cables Subterráneos

Para facilitar la elección, hemos preparado una tabla resumen con las características principales de cada tipo de cable.

Preguntas Frecuentes (FAQ)

¿Qué profundidad es la correcta para enterrar un cable eléctrico?

La profundidad varía según la normativa local y el tipo de área (por ejemplo, bajo una acera vs. un jardín). Generalmente, para baja tensión en zonas residenciales, una profundidad de 45 a 60 cm es común. Sin embargo, siempre se debe consultar el reglamento de la Asociación Electrotécnica Argentina (AEA) o la autoridad local competente para conocer los requisitos específicos.

¿Es obligatorio usar una malla de advertencia?

Sí, es una medida de seguridad fundamental y obligatoria en la mayoría de las regulaciones. Su ausencia pone en grave riesgo a cualquier persona que realice una excavación en el futuro y puede acarrear sanciones legales.

¿Qué significa que un cable sea resistente a la propagación de la llama?

Significa que el material de la cubierta exterior del cable está diseñado para no propagar el fuego en caso de un incendio. Es una característica de seguridad crucial, especialmente en instalaciones dentro de edificios o en áreas con materiales inflamables cercanos.

¿Cuál es la diferencia entre un conductor de cobre y uno de aluminio?

El cobre es mejor conductor eléctrico, más dúctil y resistente a la corrosión. El aluminio es más ligero y económico. La elección entre uno y otro depende de la aplicación, el calibre del cable y el presupuesto. Para calibres más grandes, el ahorro de peso y costo del aluminio puede ser significativo, aunque requiere conexiones especiales para evitar la corrosión galvánica.
