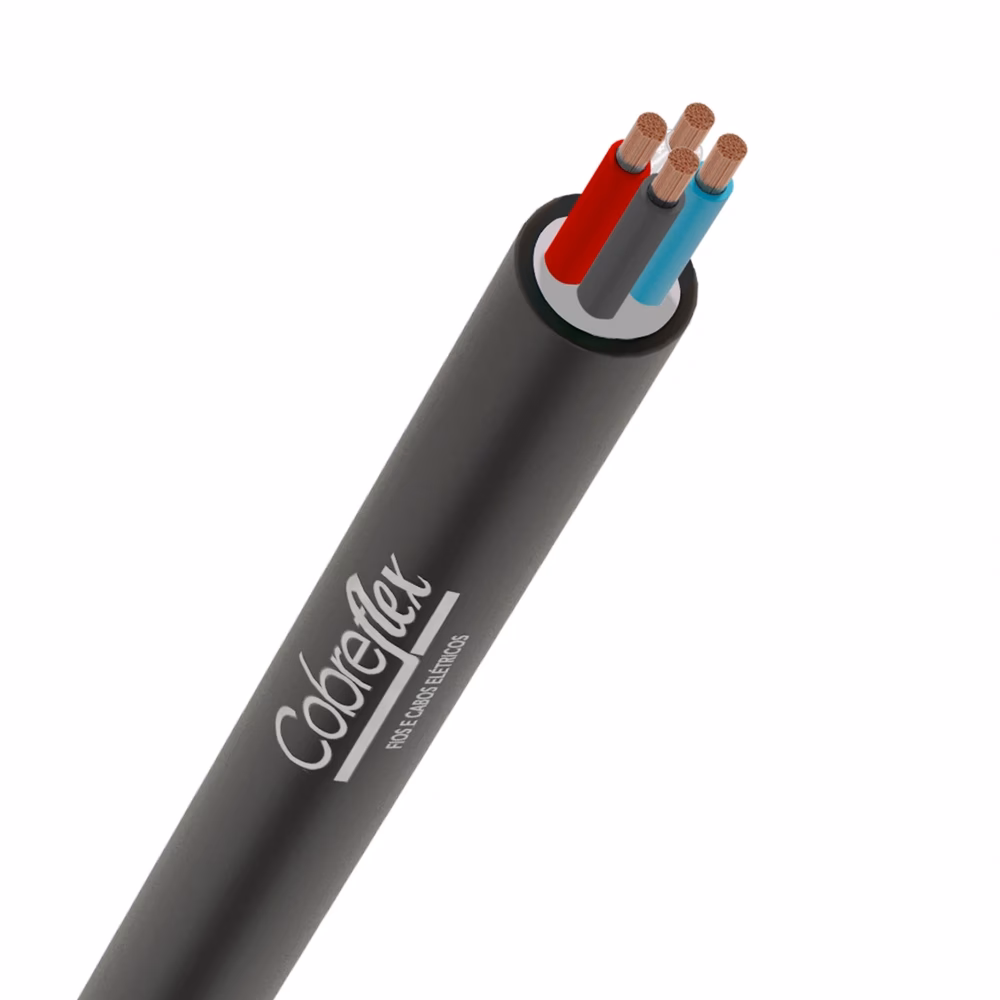

El Mundo Oculto del Cableado Subterráneo de YPF

En el complejo entramado de la distribución de energía, existe una red vital pero invisible para la mayoría: el sistema de cableado subterráneo. A diferencia de las omnipresentes líneas aéreas que surcan nuestros cielos, estos sistemas operan bajo tierra, garantizando un suministro eléctrico seguro, fiable y estéticamente agradable en entornos donde las torres y los cables suspendidos no son una opción. En YPF, comprendemos que la infraestructura energética moderna requiere soluciones avanzadas, y el cableado subterráneo es una pieza clave de este rompecabezas tecnológico, especialmente en áreas urbanas densas, zonas de importancia escénica o cerca de infraestructuras críticas como los aeropuertos.

¿Por Qué Optar por el Cableado Subterráneo?

La decisión de instalar cables de transmisión de energía bajo tierra no es trivial y responde a una serie de necesidades críticas que superan las consideraciones puramente económicas. Las líneas aéreas, si bien son eficientes, presentan desafíos insalvables en ciertos contextos. El cableado subterráneo se convierte en la solución preferente en las siguientes situaciones:

• Zonas Urbanas de Alta Densidad: En las grandes ciudades, el espacio es un bien escaso. La instalación de torres y líneas aéreas es a menudo inviable debido a la falta de derechos de paso y a la proximidad de edificios.
• Regulaciones Locales y Estatales: Muchas normativas municipales o provinciales exigen el soterramiento de cables por razones de seguridad, planificación urbana o impacto ambiental.
• Seguridad en Áreas Críticas: Cerca de aeropuertos, las líneas aéreas representan un riesgo potencial para la aviación. El cableado subterráneo elimina este peligro por completo.
• Preservación del Paisaje: En áreas de gran valor escénico o histórico, la instalación de cables bajo tierra es fundamental para mantener la belleza del entorno sin contaminación visual.

Tipos de Cables Subterráneos: Una Mirada en Profundidad

La tecnología de cables subterráneos ha evolucionado significativamente, ofreciendo diversas soluciones adaptadas a diferentes voltajes y condiciones de instalación. A continuación, exploramos los cuatro tipos principales que dominan el sector.

1. Cables de Tubería con Aceite a Alta Presión (HPOF)

Los cables HPOF (High-Pressure Oil-Filled) son una solución robusta y probada, ideal para instalaciones de largas distancias y voltajes de hasta 500 kV. Su diseño es complejo pero altamente eficaz. Consiste en una tubería de acero exterior, soldada y protegida contra la corrosión, dentro de la cual se introducen los conductores. Estos conductores están aislados con papel impregnado en aceite o laminados sintéticos. Una vez instalados, la tubería se llena con aceite dieléctrico y se presuriza a aproximadamente 15 atmósferas. Este aceite cumple una doble función crucial: proporciona un excelente aislamiento eléctrico y actúa como refrigerante, disipando el calor generado por el paso de la corriente.

2. Cables Autónomos con Aceite a Baja Presión (LPOF)

Los cables LPOF (Low-Pressure Oil-Filled) son sistemas autónomos donde el aislamiento también se basa en papel impregnado con un aceite de baja viscosidad. A diferencia de los HPOF, el aceite fluye a una presión relativamente baja. Se fabrican en configuraciones de un solo conductor o de tres conductores. Los de un solo conductor son útiles cuando se requiere flexibilidad en la instalación o se desea tener una fase de repuesto. Estos suelen tener un núcleo hueco que permite el flujo longitudinal del aceite. Los cables de tres conductores, por su parte, alojan el flujo de aceite en conductos y espacios entre ellos, todo dentro de una cubierta de plomo que garantiza la estanqueidad. La presión se mantiene mediante tanques de expansión en los extremos de la línea.

3. Cables de Dieléctrico Extruido (XLPE)

Esta es una de las tecnologías más comunes en voltajes de hasta 138 kV, aunque ya existen instalaciones operando a 230 kV. En estos cables, el aislamiento no es líquido, sino un polímero sólido como el polietileno de alta densidad (HMWPE) o, más comúnmente, el polietileno reticulado (XLPE). El gran desafío en su fabricación es lograr una extrusión perfecta, sin vacíos, contaminantes o burbujas entre el conductor y el dieléctrico, ya que cualquier imperfección puede concentrar el estrés eléctrico y provocar una falla. Para controlar este estrés, se extruyen simultáneamente capas semiconductoras por debajo y por encima del aislamiento principal.

4. Cables Aislados con Gas Comprimido (CGI)

Considerados la vanguardia de la tecnología de cableado subterráneo, los cables CGI (Compressed-Gas-Insulated) presentan un enorme potencial. Utilizan gas hexafluoruro de azufre (SF₆) a presión como medio aislante. Su construcción consiste en un conductor interno, generalmente un bus de aluminio hueco, sostenido concéntricamente dentro de una carcasa de aluminio externa mediante aisladores de disco o cónicos. El SF₆ tiene una constante dieléctrica muy baja, lo que reduce drásticamente la capacitancia interna del cable. Se han utilizado con éxito en voltajes de hasta 500 kV y existen diseños para voltajes ultra altos de hasta 1200 kV.

Tabla Comparativa de Tecnologías de Cable Subterráneo

Desafíos Técnicos y Soluciones

El diseño y operación de sistemas de cableado subterráneo implican superar importantes desafíos técnicos.

Gestión del Calor y Ampacidad

Todo cable eléctrico genera calor debido a las pérdidas óhmicas en el conductor y las pérdidas dieléctricas en el aislamiento. La capacidad de un cable para transportar corriente, conocida como ampacidad, está directamente limitada por su capacidad para disipar este calor. El terreno circundante actúa como un aislante térmico, dificultando la disipación. Para aumentar la ampacidad, se recurre a la refrigeración forzada. En los cables HPOF, esto se logra haciendo circular el aceite a través de un intercambiador de calor externo. En los cables de dieléctrico extruido o CGI, la refrigeración suele ser externa, mediante tuberías de agua instaladas junto al cable.

Integridad del Aislamiento

El aislamiento de un cable subterráneo está sometido a un estrés dieléctrico mucho mayor que el de una línea aérea. Mientras que un conductor aéreo puede experimentar un estrés máximo de 20 kV/cm, un cable subterráneo opera rutinariamente con niveles de hasta 100 kV/cm. Esto exige un control de calidad de fabricación extremadamente riguroso para eliminar cualquier vacío o impureza que pueda causar ionizaciones internas y, eventualmente, una falla catastrófica del cable.

Efectos de la Capacitancia

Por su naturaleza constructiva (conductores muy próximos entre sí y a tierra), los cables subterráneos tienen una alta capacitancia interna. Esto tiene dos consecuencias importantes. Primero, en circuitos de corriente alterna largos (más de 25 km a 345 kV), la alta capacitancia genera una corriente de carga que consume parte de la capacidad de transmisión. Para contrarrestar esto, se instalan reactores en derivación que compensan el factor de potencia. Los cables CGI son la excepción, ya que su aislamiento de gas SF₆ reduce significativamente la capacitancia. Segundo, esta alta capacitancia impone un deber de descarga muy severo a los descargadores de sobretensión (pararrayos) que protegen el sistema.

Preguntas Frecuentes (FAQ)

¿Cuál es la principal ventaja de los cables CGI sobre los demás?

Su ventaja más destacada es su bajísima capacitancia interna gracias al aislamiento con gas SF₆. Esto permite transmitir grandes cantidades de potencia a largas distancias sin necesidad de compensación reactiva, simplificando el diseño del sistema y mejorando la eficiencia.

¿Por qué es tan importante la refrigeración en los cables subterráneos?

La refrigeración es crucial porque permite aumentar la ampacidad del cable, es decir, su capacidad para transportar corriente. Al eliminar eficientemente el calor generado, se evita el sobrecalentamiento del aislamiento, lo que podría degradarlo y provocar una falla, al tiempo que se maximiza el rendimiento de la inversión en infraestructura.

¿Son los cables subterráneos siempre mejores que las líneas aéreas?

No necesariamente. Cada sistema tiene su lugar. Las líneas aéreas son generalmente más económicas de instalar y más fáciles de reparar. Los cables subterráneos son la solución superior en entornos urbanos, seguros y estéticamente sensibles, pero su costo de instalación y la complejidad de las reparaciones son mayores. La elección depende de un análisis técnico, económico y regulatorio de cada proyecto específico.
