Guía Completa sobre Uniones de Tuberías Industriales

En el corazón de la industria energética, desde la extracción de petróleo y gas hasta su refinamiento y distribución en las estaciones de servicio YPF, existe una red vascular compleja y robusta: el sistema de tuberías. Estos conductos son las arterias por las que fluyen los recursos que impulsan al país, y su integridad es fundamental para la operatividad y, sobre todo, la seguridad. Un componente crítico de esta integridad reside en cómo se unen los distintos tramos de tubería. La elección del método de unión no es trivial; depende de la presión, la temperatura, el tipo de fluido transportado y los requerimientos de mantenimiento. A continuación, exploraremos en profundidad los principales tipos de uniones de tuberías utilizados en el sector industrial.

Tipos Fundamentales de Uniones de Tuberías

En el ámbito industrial, las uniones de tuberías, también conocidas como juntas, se clasifican principalmente en tres grandes familias. Cada una posee características, ventajas y aplicaciones específicas que las hacen idóneas para diferentes escenarios operativos.

1. Uniones Soldadas: La Fusión para una Máxima Integridad

La soldadura es el proceso de unir dos piezas metálicas (o termoplásticas) mediante la aplicación de calor, con o sin material de aporte, para crear una sola pieza continua. Este método es el preferido para sistemas permanentes de alta presión y alta temperatura, ya que elimina el riesgo de fugas inherente a las juntas mecánicas.

Soldadura a Tope (Butt Weld, B.W.)

Esta es la técnica de soldadura más común y robusta para tuberías de proceso y servicio, especialmente en diámetros mayores. Consiste en enfrentar los extremos biselados de dos tubos, o de un tubo y un accesorio (como un codo o una válvula), y aplicar un cordón de soldadura que penetra todo el espesor del material. El resultado es una transición suave y una resistencia mecánica equivalente a la de la propia tubería, ideal para soportar condiciones extremas sin puntos débiles.

Caja para Soldar (Socket Weld, S.W.)

Utilizada principalmente en tuberías de diámetros menores (generalmente por debajo de 2 pulgadas), la unión tipo Socket Weld implica insertar el extremo del tubo en una cavidad o “caja” del accesorio (válvula, codo, te). La soldadura se aplica como un filete en el exterior, uniendo el accesorio con la superficie del tubo. Si bien es más fácil de alinear y montar que la soldadura a tope, puede generar una pequeña zona muerta en el interior, lo que la hace menos ideal para fluidos corrosivos o sistemas que requieren una limpieza exhaustiva.

Termofusión para Materiales Plásticos

Aunque el acero es predominante, en ciertas aplicaciones industriales (como conducciones de agua, efluentes o algunos químicos) se utilizan tuberías plásticas como el Polietileno (PE) o el Polipropileno (PPR). La termofusión es el equivalente a la soldadura para estos materiales. Mediante una herramienta con una matriz caliente, se calientan simultáneamente el extremo del tubo y el interior del accesorio hasta alcanzar el punto de fusión. Luego se unen y se dejan enfriar, creando una junta monolítica y completamente estanca, sin necesidad de material de aporte.

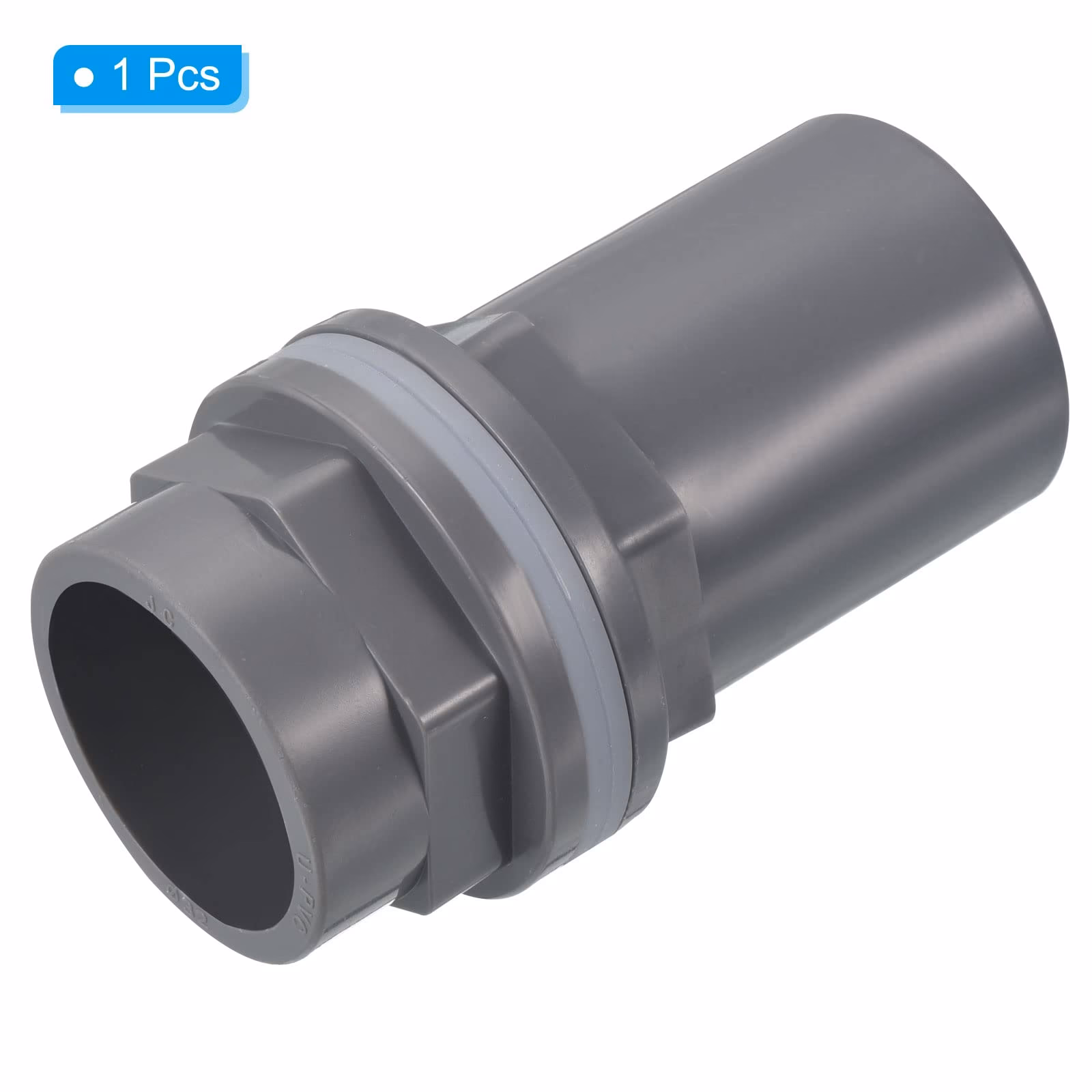

2. Uniones Mecánicas: Flexibilidad y Acceso para Mantenimiento

A diferencia de las soldadas, las uniones mecánicas son desmontables. Esto las hace indispensables en puntos donde se requiere conectar equipos (bombas, intercambiadores de calor, tanques), instalar instrumentos o permitir el acceso al interior de la línea para inspección y mantenimiento.

Uniones Bridadas

La unión por bridas es el método mecánico por excelencia en la industria. Consiste en dos discos metálicos (bridas), soldados o roscados a los extremos de los tubos, que se unen entre sí mediante tornillos o espárragos. La estanqueidad del sistema no la proporciona el contacto metal-metal, sino un elemento crucial interpuesto entre las caras de las bridas: la empaquetadura.

• Empaquetaduras (Juntas): Son sellos diseñados para resistir la presión, la temperatura y la agresividad química del fluido. Se fabrican en una amplia gama de materiales, cada uno adecuado para condiciones específicas.
• Tornillos y Espárragos: Son los elementos de sujeción que aplican la fuerza necesaria sobre las bridas para comprimir la empaquetadura y lograr el sellado. Su material y grado deben ser cuidadosamente seleccionados para soportar la tensión requerida sin fallar.

A continuación, una tabla con algunos materiales comunes para empaquetaduras y sus aplicaciones:

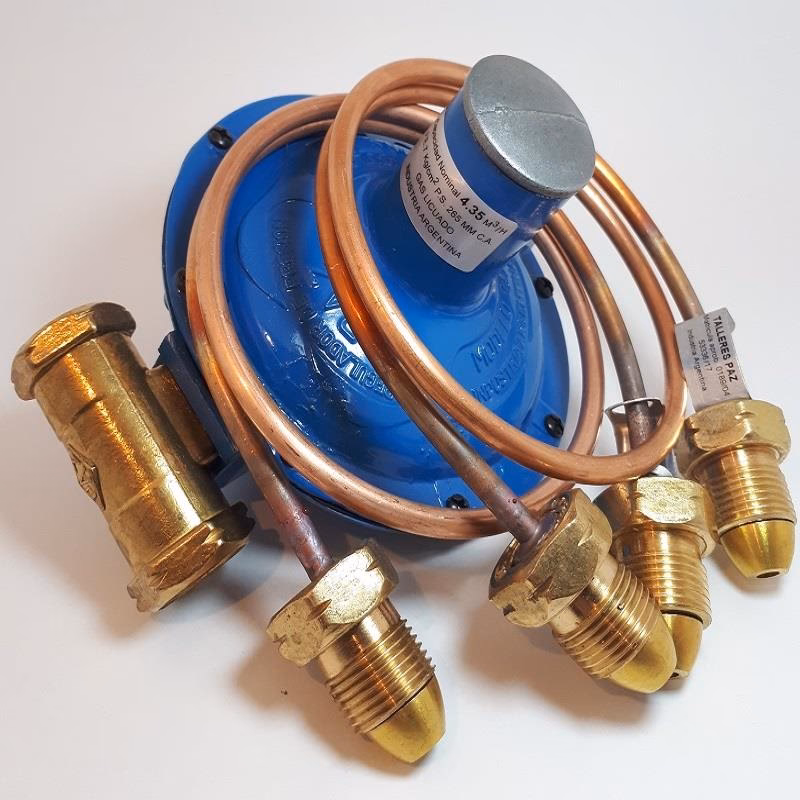

3. Uniones Roscadas: Simplicidad para Servicios Auxiliares

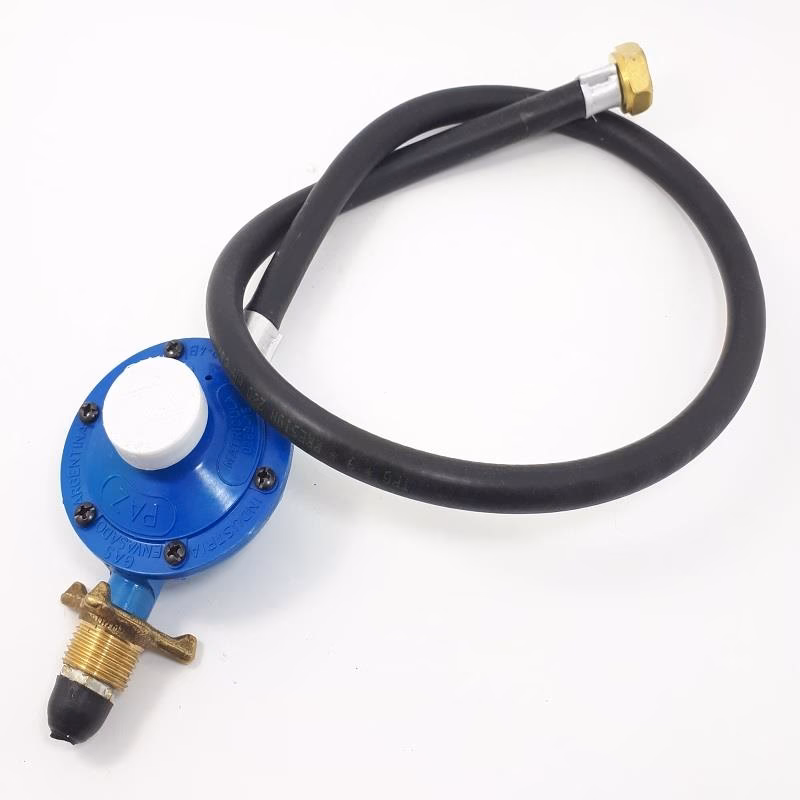

Las uniones roscadas son una solución práctica y rápida para tuberías de diámetros pequeños y en servicios de baja presión y temperatura. Facilitan enormemente la instalación, el desmontaje y el reemplazo de componentes. La estanqueidad se logra mediante el apriete de una rosca macho contra una hembra, pero siempre requiere el uso de un material sellante en los filetes de la rosca para rellenar los vacíos microscópicos y evitar fugas.

Los sellantes más comunes son:

• Cinta de teflón (PTFE): El más utilizado por su limpieza y facilidad de aplicación.
• Hilo de cáñamo con pasta selladora: Un método tradicional, muy efectivo pero que requiere más habilidad.
• Sellantes líquidos o anaeróbicos: Ofrecen una excelente resistencia química y a las vibraciones, curando en ausencia de aire una vez montada la unión.

Es crucial tener en cuenta los estándares de rosca (como NPT en América o BSP en Europa), ya que no son compatibles entre sí.

Selección de Tuberías y Conductos para Entornos Industriales

Así como la unión es importante, el material del conducto lo es aún más. En una refinería o una estación de servicio, coexisten distintos tipos de tuberías.

• Tuberías de Proceso: Generalmente de acero al carbono para hidrocarburos y acero inoxidable para fluidos corrosivos, diseñadas para soportar las condiciones operativas más severas.
• Tuberías para Agua y Servicios: A menudo se utiliza PVC para agua potable o de servicio, gracias a su bajo costo, resistencia a la corrosión y facilidad de instalación.
• Conductos Eléctricos (Conduits): Las instalaciones eléctricas en exteriores o zonas industriales requieren una protección robusta. Se emplean tubos metálicos como EMT (liviano) o IMC (intermedio, más resistente) y tubos de PVC, que ofrecen una excelente barrera contra la corrosión. La elección depende del riesgo de impacto mecánico y la exposición a agentes químicos. Todos los componentes eléctricos, como enchufes o cajas de conexión, deben tener grados de protección IP (contra polvo y agua) e IK (contra impactos) adecuados para garantizar la seguridad.

Tabla Comparativa de Métodos de Unión

Preguntas Frecuentes (FAQ)

¿Qué tipo de unión es más segura para transportar combustibles como nafta o gasoil?

Para fluidos inflamables y peligrosos, la unión soldada a tope (Butt Weld) es la opción más segura y confiable. Al crear una estructura metálica continua, elimina virtualmente la posibilidad de fugas, que sí existen, aunque sean mínimas, en las uniones mecánicas o roscadas. La integridad es la máxima prioridad en estos sistemas.

¿Por qué se usan bridas para conectar una bomba a una tubería?

Las bombas, como cualquier equipo mecánico, requieren mantenimiento periódico, reparación o eventual reemplazo. Una unión bridada permite desmontar la bomba de la línea de tuberías de forma sencilla, aflojando los tornillos, sin necesidad de cortar y volver a soldar la tubería. Esto ahorra tiempo, costos y facilita enormemente las labores de mantenimiento.

¿Son confiables las uniones roscadas en una estación de servicio?

Sí, pero solo en aplicaciones específicas. Son muy comunes y seguras para líneas de servicios auxiliares como aire comprimido para los infladores de neumáticos, líneas de agua de baja presión o en las conexiones de manómetros e instrumentación. Sin embargo, para las líneas principales de conducción de combustible subterráneas, se prefieren métodos más robustos como la soldadura o sistemas de unión específicos diseñados para tal fin.

¿Qué significan las siglas IP e IK en las instalaciones eléctricas de una planta?

Son códigos de protección estandarizados. El Grado de Protección IP (Ingress Protection) indica el nivel de protección de un equipo eléctrico contra la entrada de sólidos (como polvo, primer dígito) y líquidos (como agua, segundo dígito). El Grado de Protección IK (Impact Resistance) indica la resistencia de una envolvente a los impactos mecánicos. En un entorno industrial, es vital que los equipos tengan altos grados IP e IK para resistir las condiciones adversas y garantizar un funcionamiento seguro y continuo.
