Anatomía de un Pozo Petrolero: De la Torre al Pozo

La imagen de una torre de perforación en el horizonte es un símbolo icónico de la industria energética, pero representa solo una fase en la vida de un pozo petrolero. Un pozo es mucho más que un simple agujero en la tierra; es una obra de ingeniería de alta complejidad diseñada para alcanzar, controlar y producir de manera segura los hidrocarburos atrapados a miles de metros de profundidad. En YPF, cada pozo es el resultado de una planificación meticulosa y la aplicación de tecnología avanzada. Para entender verdaderamente qué es un pozo, debemos desglosarlo en sus partes fundamentales, desde el equipo masivo que lo crea hasta las instalaciones permanentes que lo operan durante décadas.

La Maquinaria de Perforación: El Gigante Temporal

Antes de que un solo litro de petróleo pueda ser extraído, es necesario construir el pozo. Para ello se utiliza una máquina de perforación o taladro petrolero, una estructura colosal compuesta por múltiples sistemas que trabajan en perfecta sincronía. Aunque esta torre es temporal y se traslada a otra ubicación una vez finalizada la perforación, sus componentes son esenciales para dar vida al pozo.

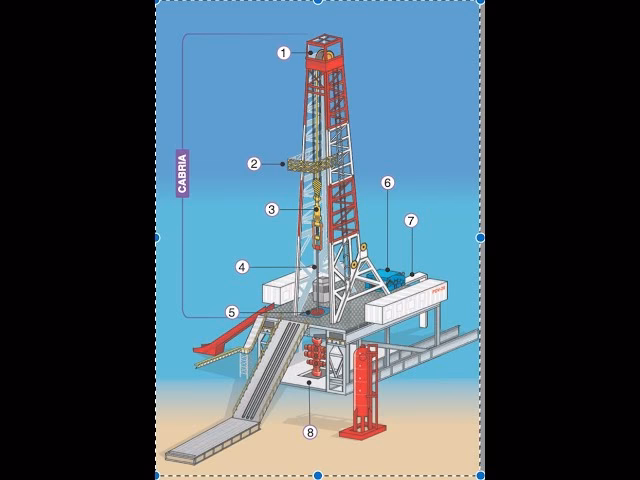

Los componentes principales de una plataforma de perforación incluyen:

• Sistema de Potencia: Generalmente compuesto por grandes motores diésel o eléctricos que generan la energía necesaria para alimentar todos los demás sistemas de la torre. Son el corazón de la operación.
• Sistema de Izaje: Es el sistema de poleas y cables de acero que permite levantar y bajar la sarta de perforación y otros equipos pesados dentro y fuera del pozo. Incluye la torre o mástil, la corona, el bloque viajero y el malacate.
• Sistema de Rotación: Es el encargado de hacer girar la sarta de perforación y, con ella, la broca en el fondo del pozo. Modernamente, esto se logra con un sistema llamado “Top Drive”, que cuelga del bloque viajero y gira la tubería desde arriba.
• La Sarta de Perforación: Es la columna de tuberías que conecta el equipo en la superficie con la broca en el fondo. No es un simple tubo; está compuesta por la broca (o trépano) en la punta, portamechas (tuberías pesadas para dar peso a la broca) y la tubería de perforación.
• Sistema de Circulación de Lodos: Un circuito cerrado fundamental para la perforación. Unas potentes bombas inyectan un fluido especial (lodo de perforación) por el interior de la sarta. Este lodo sale por la broca, la enfría, la lubrica y arrastra los recortes de roca hacia la superficie por el espacio anular entre la sarta y la pared del pozo.
• Sistema de Control de Pozo (BOP): El componente de seguridad más crítico. El Conjunto de Preventores de Reventones (BOP, por sus siglas en inglés) es un conjunto de válvulas de alta presión que se instala en la boca del pozo durante la perforación. Su función es poder cerrar herméticamente el pozo en caso de una afluencia inesperada de gas o petróleo, evitando un reventón.

La Estructura Permanente: El Cabezal y el Árbol de Válvulas

Una vez que la perforación ha alcanzado la profundidad deseada y se ha confirmado la presencia de hidrocarburos, la torre de perforación se desmonta y retira. En su lugar, se instala la infraestructura permanente que controlará el pozo durante toda su vida productiva. Aquí es donde entran en juego el cabezal del pozo y el famoso árbol de válvulas.

El Cabezal del Pozo (Wellhead)

El cabezal es la base sobre la que se construye todo lo demás. Su función principal es proporcionar un punto de anclaje y sellado para las tuberías de revestimiento (conocidas como “casings”). A medida que se perfora el pozo, se van introduciendo y cementando tuberías de acero de diferentes diámetros para asegurar las paredes del agujero y aislar las formaciones geológicas. El cabezal del pozo es un sistema de carretes y bridas que permite colgar cada una de estas tuberías de revestimiento, soportando su peso y sellando el espacio entre ellas para garantizar la integridad del pozo. Un pozo puede tener desde dos hasta cinco o más tuberías de revestimiento concéntricas, dependiendo de la complejidad y profundidad del mismo.

El Árbol de Válvulas (Christmas Tree)

Montado directamente sobre el cabezal del pozo, se encuentra el árbol de válvulas. Este es un conjunto complejo de válvulas, carretes y adaptadores que actúan como el panel de control del flujo de hidrocarburos desde el yacimiento hacia la superficie. Su propósito es dirigir y controlar el flujo de petróleo y gas de manera segura. Las partes esenciales de un árbol de válvulas son:

• Válvula Maestra: Es la válvula principal y la primera barrera de control. Se encuentra en la línea de flujo vertical directa del pozo. Generalmente hay dos: una inferior y una superior, para proporcionar redundancia en la seguridad. En operación normal, estas válvulas permanecen completamente abiertas.
• Válvula Contramaestra (Swab Valve): Ubicada por encima de la válvula maestra, se utiliza como respaldo de la primera y para permitir el acceso al pozo con herramientas de intervención (operaciones de sondeo, mantenimiento, etc.) sin necesidad de parar la producción por las líneas laterales.
• La Cruceta: Es un bloque de acero con cuatro salidas que distribuye el flujo proveniente de las válvulas maestras. Dirige los hidrocarburos hacia las válvulas laterales o permite el acceso vertical a través de la válvula contramaestra.
• Válvulas Laterales o de Producción (Wing Valves): Son las válvulas montadas en los brazos horizontales de la cruceta. A través de ellas, el petróleo y el gas son dirigidos hacia las líneas de flujo que los transportan a las estaciones de recolección o a las plantas de tratamiento. A menudo, en una de estas líneas se instala un estrangulador o “choke” para regular la tasa de producción.
• Válvula de Sondeo: Es la válvula que se encuentra en el punto más alto del árbol. Se utiliza para realizar mediciones de presión, tomar muestras de fluidos o introducir herramientas para el mantenimiento del pozo.

Este arreglo de válvulas no solo permite controlar la producción, sino que también garantiza que el pozo pueda ser cerrado de forma segura e instantánea en caso de cualquier emergencia en las instalaciones de superficie.

Tabla Comparativa: Fase de Perforación vs. Fase de Producción

Preguntas Frecuentes

¿La torre de perforación se queda permanentemente en el pozo?

No. La torre de perforación y todo su equipo asociado es una instalación temporal. Su única función es construir el pozo. Una vez que la perforación y la terminación se han completado, la torre se desmonta y se traslada a la siguiente ubicación para perforar un nuevo pozo. Lo único que queda visible en la superficie es el cabezal del pozo y el árbol de válvulas.

¿Cuál es la diferencia entre la tubería de revestimiento (casing) y la tubería de producción (tubing)?

La tubería de revestimiento o “casing” es la estructura fija y cementada del pozo. Su función es dar integridad estructural al agujero y aislar las diferentes capas de roca. La tubería de producción o “tubing” es una tubería de menor diámetro que se introduce por dentro del casing y a través de la cual fluyen los hidrocarburos hacia la superficie. El tubing es recuperable y puede ser reemplazado durante la vida del pozo si es necesario.

¿Por qué se llama “Árbol de Navidad” (Christmas Tree)?

El término se acuñó en los primeros días de la industria petrolera debido a su apariencia. Con sus múltiples válvulas, manómetros y accesorios que se extienden en varias direcciones, el conjunto se asemejaba a un árbol de Navidad decorado, especialmente en las versiones más antiguas que a menudo se pintaban de colores brillantes como rojo y verde por seguridad.

En conclusión, un pozo petrolero es una sinfonía de ingeniería que involucra componentes masivos y temporales para su creación, y equipos de precisión permanentes para su operación. Desde la punta de la broca girando a miles de metros bajo tierra hasta la última válvula en la superficie, cada parte tiene un propósito crítico para garantizar una producción de energía segura, eficiente y sostenible, un pilar fundamental en las operaciones de YPF.
