Inclinómetros: La Herramienta Clave en Geotecnia

En el mundo de la ingeniería y la construcción a gran escala, el suelo sobre el que edificamos es un ente dinámico y en constante cambio. Movimientos imperceptibles para el ojo humano pueden ser precursores de fallas catastróficas, como deslizamientos de tierra o colapsos estructurales. Detectar estas sutiles deformaciones a tiempo no es solo una buena práctica, es una necesidad fundamental para garantizar la seguridad de las operaciones y la integridad de las infraestructuras. Aquí es donde entra en juego una herramienta de alta precisión: el inclinómetro, un guardián silencioso que mide la estabilidad del terreno desde sus profundidades.

¿Qué es Exactamente un Inclinómetro Geotécnico?

Un inclinómetro es un instrumento de alta precisión diseñado para monitorear las deformaciones horizontales del subsuelo. Su función principal es medir los cambios de inclinación a lo largo de un perfil vertical, lo que permite a los ingenieros geotécnicos determinar la magnitud, la velocidad, la dirección y la profundidad de los movimientos del terreno. Se instalan verticalmente en perforaciones y actúan como una ventana al comportamiento subterráneo, revelando la salud y estabilidad de taludes, laderas, excavaciones y cimentaciones de grandes estructuras.

Es importante no confundirlo con el clinómetro. Mientras que un clinómetro es un instrumento metrológico utilizado para medir el ángulo de inclinación de objetos en la superficie (como árboles, postes o estratos geológicos visibles) con respecto a la vertical, el inclinómetro se especializa en la deformación interna del suelo. El clinómetro mide un ángulo en un punto, mientras que el inclinómetro traza un perfil completo de deformación en profundidad.

Anatomía de un Sistema Inclinométrico

Para comprender su funcionamiento, es esencial conocer las partes que componen un sistema de inclinómetro típico. Generalmente, consta de cuatro elementos principales que trabajan en conjunto para proporcionar mediciones precisas:

• Tubo Guía (o Tubería Inclinométrica): Es el corazón del sistema. Se trata de una tubería especial, usualmente de plástico o aluminio, que se instala verticalmente dentro de una perforación en el terreno. Esta tubería cuenta con ranuras internas (acanaladuras) que guían a la sonda y controlan su orientación durante las mediciones. El tubo se deforma solidariamente con el terreno circundante, por lo que cualquier movimiento del suelo se traduce en una curvatura del tubo.

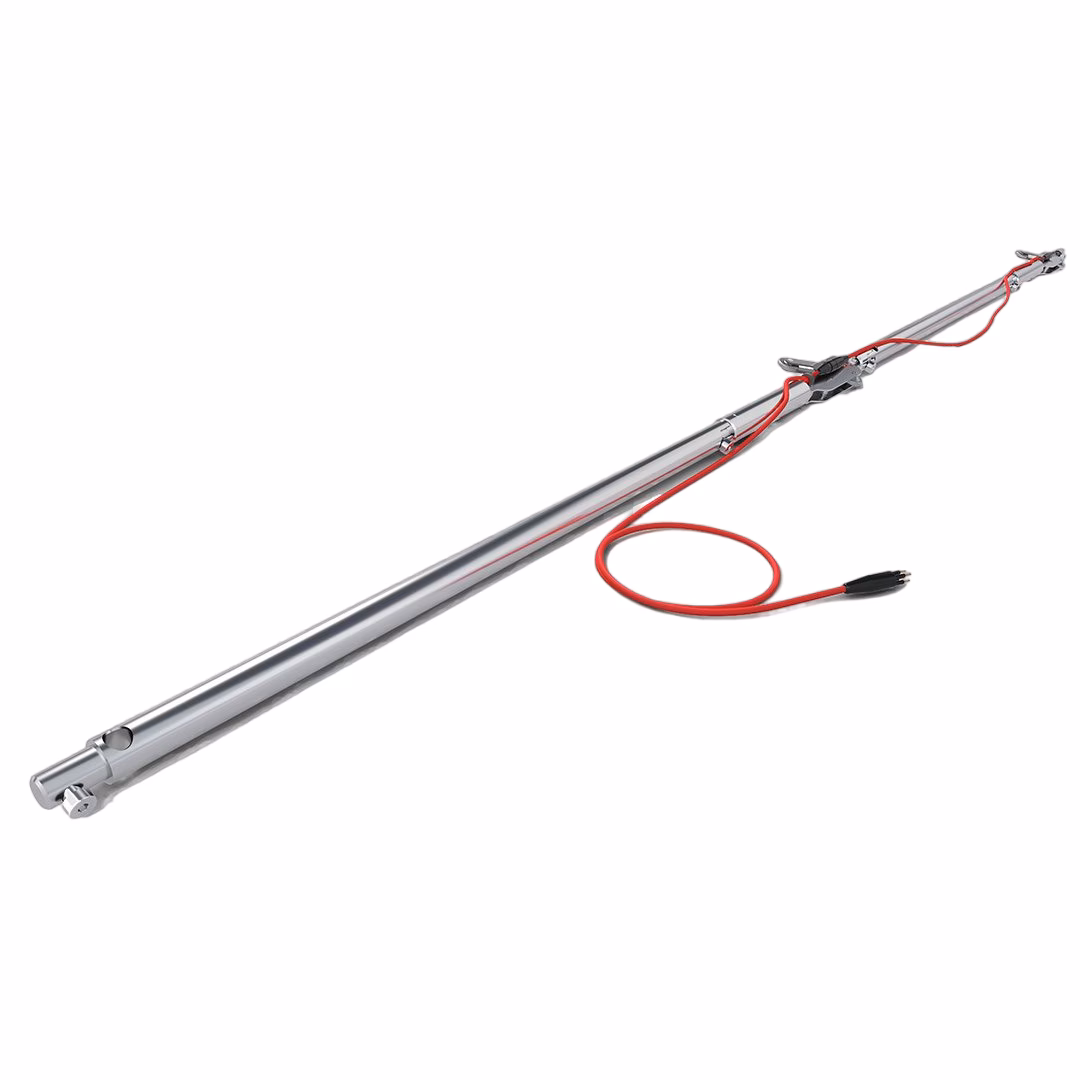

• Sonda Inclinométrica: Es el dispositivo de medición que se introduce y desplaza por el interior del tubo guía. La sonda contiene sensores de alta sensibilidad (como péndulos, acelerómetros o sensores de cuerda vibrante) que miden la inclinación del dispositivo con respecto a la vertical en dos ejes perpendiculares (ejes A y B).
• Caja de Lectura (o Registrador de Datos): Es la unidad electrónica a la que se conecta la sonda. Recibe las señales eléctricas de la sonda, las procesa y las almacena. Puede ser un dispositivo portátil para mediciones manuales o un sistema automatizado para monitoreo continuo.
• Cable de Conexión: Es un cable especialmente marcado a intervalos regulares (generalmente cada 50 cm o 1 metro) que conecta la sonda con la caja de lectura. Además de transmitir los datos, permite al operario conocer con exactitud la profundidad a la que se encuentra la sonda en cada medición.

La Importancia del Diámetro del Tubo Guía

La elección del diámetro del tubo guía es una decisión crítica que afecta la durabilidad y funcionalidad del sistema a largo plazo. Una deformación excesiva del terreno podría llegar a obstruir el tubo, impidiendo el paso de la sonda. Por ello, se deben considerar las condiciones del proyecto.

El Funcionamiento Detallado: Del Terreno al Dato

El proceso para obtener datos de un inclinómetro es metódico y se basa en la comparación a lo largo del tiempo.

1. Instalación: Primero, se realiza una perforación (sondeo) que debe alcanzar una profundidad suficiente para anclarse en un estrato de terreno considerado estable, por debajo de cualquier posible plano de falla. Luego, se introduce el tubo guía, orientando sus acanaladuras en la dirección del movimiento esperado (por ejemplo, paralelo a la pendiente de un talud). Finalmente, el espacio anular entre el tubo y el terreno se rellena con una lechada de cemento (grouting) para asegurar que el tubo quede perfectamente fijado y se mueva junto con el suelo.
2. Lectura Inicial o de Referencia: Una vez que la lechada ha fraguado, se realiza la primera campaña de lecturas. Se introduce la sonda hasta el fondo del tubo y se va subiendo, tomando mediciones a intervalos fijos (por ejemplo, cada 50 cm) en los dos ejes. Este primer conjunto de datos establece el perfil vertical inicial del tubo y sirve como la línea base o “lectura cero” contra la cual se compararán todas las mediciones futuras.
3. Mediciones Periódicas: Posteriormente, se realizan campañas de lectura con una frecuencia determinada por la criticidad del proyecto (diaria, semanal, mensual). En cada campaña, se repite exactamente el mismo procedimiento de la lectura inicial.
4. Análisis de Datos: La caja de lectura o un software especializado compara las nuevas lecturas con la línea base. La diferencia entre ellas revela el desplazamiento horizontal acumulado a cada profundidad. Al graficar estos desplazamientos, se puede visualizar el perfil de deformación del terreno, identificar la profundidad exacta del plano de deslizamiento y calcular la velocidad del movimiento. Un cambio progresivo en las lecturas a lo largo de varios días es una clara señal de que el talud es inestable.

Tipos de Inclinómetros: ¿Portátiles o Fijos?

Aunque el principio de funcionamiento es el mismo, los sistemas inclinométricos se pueden clasificar en dos grandes categorías según su modo de operación, cada una con sus propias ventajas.

Aplicaciones Cruciales en la Industria

La versatilidad y precisión de los inclinómetros los convierten en una herramienta indispensable en una amplia gama de aplicaciones de ingeniería, especialmente en el sector energético y de infraestructuras:

• Control de la Estabilidad de Taludes y Laderas: Es su aplicación más común. Se utilizan para vigilar la estabilidad de taludes naturales o excavados cerca de ductos, plantas de procesamiento, carreteras de acceso o plataformas de perforación. Permiten detectar movimientos que podrían indicar un riesgo inminente de deslizamiento.
• Monitoreo de Estructuras y Cimentaciones: Se instalan en presas, puentes, edificios altos o tanques de almacenamiento para monitorear cualquier inclinación o asentamiento diferencial que pueda comprometer la estabilidad estructural.
• Control de Deformaciones en Túneles y Excavaciones Profundas: Durante la construcción de túneles o sótanos profundos, los inclinómetros son cruciales para monitorear la deformación de las paredes de la excavación y garantizar la seguridad de la obra y las estructuras adyacentes.
• Verificación de Desempeño de Estructuras de Contención: Permiten evaluar el comportamiento de muros de contención, pantallas de pilotes o tablestacas, asegurando que funcionen según el diseño previsto.

Preguntas Frecuentes (FAQ)

¿Un inclinómetro y un clinómetro son lo mismo?

No. Un clinómetro mide ángulos de inclinación de objetos en la superficie. Un inclinómetro geotécnico mide un perfil de deformación horizontal en profundidad dentro del suelo, siendo una herramienta mucho más compleja y especializada para el monitoreo de la estabilidad del terreno.

¿Con qué frecuencia se deben tomar las lecturas de un inclinómetro?

La frecuencia depende de la criticidad del proyecto y de la velocidad de los movimientos detectados. En fases de construcción o en taludes de alto riesgo, las lecturas pueden ser diarias. En monitoreos a largo plazo de sitios estables, pueden ser mensuales o trimestrales. Si se detecta una aceleración del movimiento, la frecuencia de lectura debe aumentar inmediatamente.

¿Puede un inclinómetro predecir un derrumbe?

Un inclinómetro no predice eventos de forma determinista, pero es una de las herramientas más efectivas para la alerta temprana. La mayoría de las fallas de taludes y deslizamientos de tierra están precedidas por pequeños movimientos y una aceleración en la tasa de deformación. Un inclinómetro detecta estas señales, permitiendo tomar medidas correctivas o evacuar la zona antes de que ocurra una falla mayor.

¿Qué tan profundo se debe instalar un inclinómetro?

La regla de oro es que el tubo guía debe extenderse por debajo de la superficie de deslizamiento potencial y anclarse en un terreno firme y estable. Esto es crucial porque la parte inferior del tubo actúa como un punto de referencia fijo. Si no se conoce la profundidad del plano de falla, se debe realizar una instalación lo suficientemente profunda para garantizar que se atraviese cualquier zona móvil.

En conclusión, el inclinómetro es mucho más que un simple medidor de ángulos. Es una herramienta diagnóstica fundamental en la geotecnia moderna, que proporciona datos vitales para la gestión de riesgos, la optimización de diseños y la seguridad a largo plazo de las infraestructuras más críticas. Su capacidad para revelar el comportamiento oculto del subsuelo lo convierte en un aliado indispensable en cualquier proyecto donde la estabilidad del terreno sea un factor clave para el éxito.
