Puentes Grúa: Movimiento, Operación y Seguridad

En el corazón de la industria moderna, desde plantas de manufactura hasta centros logísticos y grandes proyectos de construcción, existe una maquinaria fundamental que hace posible el manejo de cargas pesadas con precisión y eficiencia: el puente grúa. Este equipo no es solo una herramienta, sino un pilar sobre el cual se construyen la productividad y la seguridad operativa. Comprender su funcionamiento, sus movimientos y, sobre todo, los protocolos que rigen su uso, es esencial para cualquier operación industrial que busque la excelencia.

El puente grúa es mucho más que una simple máquina para levantar objetos; es un sistema de ingeniería diseñado para mover cargas voluminosas y pesadas en un espacio tridimensional controlado, minimizando el esfuerzo humano y maximizando la seguridad. Su presencia en una nave industrial es sinónimo de capacidad y eficiencia, permitiendo flujos de trabajo que de otro modo serían imposibles o extremadamente peligrosos.

¿Qué es un Puente Grúa y Cuáles son sus Componentes?

Un puente grúa es una estructura de elevación que se desplaza sobre rieles, generalmente instalados a lo largo de las paredes de un edificio o en una estructura de soporte independiente. Su diseño le permite cubrir un área rectangular, moviendo cargas de un punto a otro con una precisión milimétrica. Para entender su funcionamiento, es crucial conocer sus componentes principales, que trabajan en conjunto para lograr un rendimiento óptimo.

• Vigas Principales: Son la columna vertebral del puente. Pueden ser de viga simple (monorriel) o doble, y constituyen la estructura horizontal que se extiende a lo ancho del área de trabajo. Estas vigas son las que se desplazan longitudinalmente a lo largo de los rieles de la nave.
• Carro de Elevación: Es el componente móvil que se desplaza transversalmente a lo largo de las vigas principales. El carro es el encargado de posicionar el mecanismo de elevación exactamente sobre la carga.
• Polipasto: Considerado el corazón del puente grúa, el polipasto es el dispositivo que realiza el trabajo de elevación y descenso de la carga. Utiliza un sistema de cables de acero o cadenas enrollados en un tambor, accionado por un motor eléctrico. Su capacidad de carga y velocidad son factores críticos en el diseño del equipo.
• Testeros o Carros testeros: Son las estructuras ubicadas en los extremos de las vigas principales que alojan las ruedas. Estas ruedas se desplazan sobre los rieles (o carrileras) instalados en la estructura del edificio, permitiendo el movimiento de todo el puente.
• Sistema de Control: Es la interfaz que permite al operador manejar la grúa. Puede ser una botonera colgante que se desplaza junto al carro, un control remoto inalámbrico para mayor flexibilidad y seguridad, o una cabina fija o móvil para operaciones complejas y continuas.

Los Tres Movimientos Fundamentales de un Puente Grúa

La gran ventaja de un puente grúa radica en su capacidad para mover una carga en los tres ejes del espacio (X, Y, Z), lo que le otorga una cobertura completa del área de trabajo. Estos movimientos son independientes pero se coordinan para posicionar la carga con exactitud.

Tabla Comparativa de Movimientos

La Seguridad: Pilar Indiscutible en Operaciones de Izaje

La potencia y capacidad de un puente grúa conllevan una enorme responsabilidad. La seguridad no es una opción, sino un requisito indispensable en cada operación. Un incidente puede tener consecuencias catastróficas, tanto para el personal como para la infraestructura. Por ello, la planificación y el cumplimiento de protocolos son fundamentales.

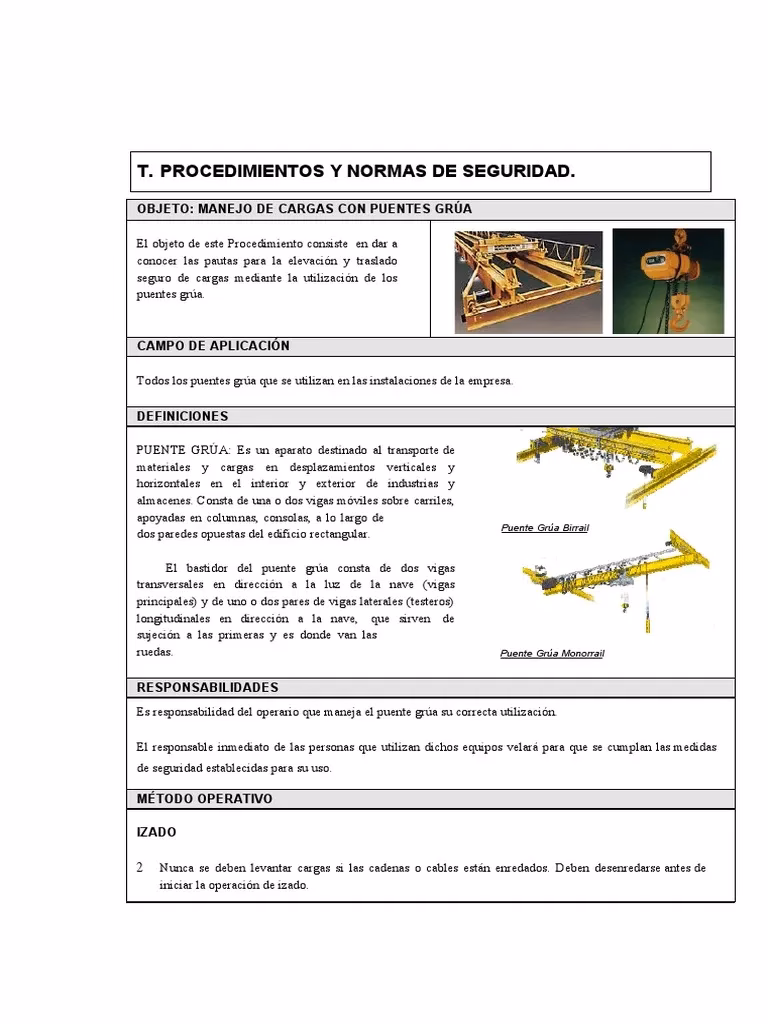

Todo levantamiento de carga, especialmente aquellos considerados críticos por su peso, tamaño o ubicación, debe estar respaldado por un plan de izaje. Este documento es una hoja de ruta detallada que analiza todos los factores de riesgo y define los procedimientos a seguir.

Elementos Clave de un Plan de Izaje Correcto

• 1. Examen del Sitio: Antes de cualquier movimiento, se debe inspeccionar el área de trabajo para identificar obstáculos, condiciones del suelo (si aplica), líneas eléctricas cercanas y el espacio disponible para la maniobra.
• 2. Verificación del Equipo: Es crucial asegurarse de que todos los componentes estén en perfecto estado. Esto incluye una inspección rigurosa de eslingas, grilletes, ganchos y otros accesorios de izaje. Deben estar certificados y ser compatibles con la carga y la grúa.
• 3. Requisitos y Configuración de la Grúa: El plan debe detallar el peso exacto de la carga, el radio de operación y el ángulo de elevación. Con estos datos, se verifica que la grúa seleccionada tenga la capacidad suficiente, respetando siempre los márgenes de seguridad indicados por el fabricante.
• 4. Verificación del Personal: Solo personal cualificado, certificado y con experiencia debe participar en la operación. Esto incluye al operador de la grúa, al señalero (rigger) y a todo el equipo de apoyo. La comunicación entre ellos debe ser clara, constante y utilizar un sistema de señales estandarizado.
• 5. Elementos de Protección Personal (EPP): Todo el personal involucrado debe utilizar el EPP adecuado, que generalmente incluye casco, guantes, calzado de seguridad y chaleco de alta visibilidad.

Normativas y Estándares: El Marco Regulatorio del Izaje

Las operaciones de izaje no se basan en la improvisación, sino en un sólido marco de normativas y estándares internacionales diseñados para garantizar la máxima seguridad y fiabilidad. Una de las más reconocidas a nivel mundial es la norma ASME B30 (American Society of Mechanical Engineers), que establece los requisitos para el diseño, construcción, instalación, operación, inspección y mantenimiento de grúas y equipos de izaje.

Aunque existen muchas regulaciones locales, la norma ASME B30 sirve como referencia global y se divide en múltiples volúmenes, cada uno dedicado a un tipo específico de equipo:

• ASME B30.2: Específico para puentes grúa y grúas pórtico.
• ASME B30.9: Cubre todo lo relacionado con eslingas (de cadena, cable, sintéticas).
• ASME B30.10: Se enfoca en los ganchos.
• ASME B30.16: Regula los polipastos.
• ASME B30.20: Trata sobre los dispositivos de elevación bajo el gancho.

Cumplir con estas normativas no es solo una obligación legal, sino una buena práctica que protege la inversión, optimiza el rendimiento del equipo y, lo más importante, salvaguarda la vida de los trabajadores.

Preguntas Frecuentes sobre Puentes Grúa

¿Qué diferencia hay entre un puente grúa y una grúa móvil?

La principal diferencia es su movilidad y ámbito de operación. El puente grúa está instalado de forma fija en una estructura (como una nave industrial) y opera dentro de un área rectangular delimitada por sus rieles. Por otro lado, una grúa móvil está montada sobre un chasis con ruedas o orugas, lo que le permite desplazarse de un lugar a otro y operar en diferentes terrenos, siendo ideal para proyectos de construcción al aire libre.

¿Quién puede operar un puente grúa?

Únicamente personal que haya recibido formación teórica y práctica específica, y que esté debidamente certificado y autorizado por la empresa. El operador debe conocer a fondo el equipo, las tablas de carga, las señales de mano estandarizadas y los procedimientos de emergencia.

¿Con qué frecuencia se debe inspeccionar un puente grúa?

Las inspecciones son un pilar de la seguridad. Se requieren inspecciones diarias o previas al uso, realizadas por el propio operador, para verificar componentes clave como ganchos, cables y controles. Además, se deben realizar inspecciones periódicas documentadas (mensuales o anuales, según la intensidad de uso y la normativa) por personal cualificado para evaluar el estado estructural y mecánico completo del equipo.

¿Qué es más seguro, un control por botonera o inalámbrico?

Ambos sistemas son seguros si se utilizan correctamente. El control inalámbrico (a distancia) ofrece una ventaja significativa en seguridad, ya que permite al operador posicionarse a una distancia segura de la carga, con una mejor perspectiva del área de maniobra y lejos de posibles puntos de aplastamiento.

En conclusión, el puente grúa es una pieza de ingeniería indispensable para el progreso industrial. Su capacidad para mover cargas masivas con precisión es el resultado de un diseño robusto, pero su verdadero valor se materializa cuando su operación se enmarca en una cultura de seguridad rigurosa, planificación meticulosa y respeto por las normativas que la gobiernan. Es la sinergia entre la potencia de la máquina y la responsabilidad del hombre lo que permite alcanzar nuevos niveles de productividad de forma segura y sostenible.
