La transformación digital ha dejado de ser una opción para convertirse en una necesidad imperativa en el sector industrial. En este nuevo paradigma, la capacidad de recopilar, procesar y actuar sobre grandes volúmenes de datos en tiempo real es lo que diferencia a las empresas líderes. Es aquí donde los sistemas SCADA (Supervisory Control and Data Acquisition) emergen como la columna vertebral de la industria moderna. Siemens, un gigante en automatización industrial, ofrece una de las soluciones más robustas y avanzadas del mercado: SIMATIC SCADA. Este sistema no solo supervisa y controla procesos, sino que actúa como un puente fundamental entre la tecnología de operaciones (OT) en la planta y los sistemas de tecnología de la información (IT) de la empresa, convirtiendo datos brutos en conocimiento accionable y desbloqueando un potencial de optimización sin precedentes.
Un sistema SCADA es una plataforma de software y hardware diseñada para monitorizar y controlar procesos industriales a distancia o localmente. Su atributo clave es la capacidad de ejercer una operación de supervisión sobre una amplia variedad de dispositivos y maquinaria. Para entender su rol, es útil visualizar la estructura de una operación de fabricación en diferentes niveles funcionales:
El sistema SCADA, en el Nivel 2, es el cerebro que interpreta las señales de los PLC y RTU, las presenta de manera comprensible a través de una Interfaz Hombre-Máquina (HMI) y permite a los operadores tomar decisiones de supervisión para ajustar o anular los controles normales. De esta forma, se garantiza una operación eficiente, segura y optimizada.
Siemens ha desarrollado su familia de productos SIMATIC SCADA para responder directamente a los desafíos de la industria moderna. Estos sistemas innovadores están diseñados para convertir el torrente de datos generados en la planta en conocimiento útil. La propuesta de valor de Siemens se centra en cerrar la brecha entre el mundo de la automatización (OT) y los sistemas de TI, permitiendo una visión holística del negocio.
Dentro de este ecosistema, WinCC es una de las soluciones más emblemáticas. Con más de 25 años en el mercado, WinCC V8 se ha consolidado como un estándar industrial, probado en innumerables sectores y tecnologías. Actúa como el corazón del HMI, proporcionando una visualización potente y herramientas de control que son tanto intuitivas como escalables. Con SIMATIC SCADA, las empresas pueden identificar cuellos de botella, predecir necesidades de mantenimiento y utilizar los recursos de manera mucho más eficiente, dando un paso firme hacia la fábrica inteligente.
Un sistema SCADA, aunque complejo, se puede desglosar en varios elementos principales que trabajan en conjunto para lograr el control total del proceso.

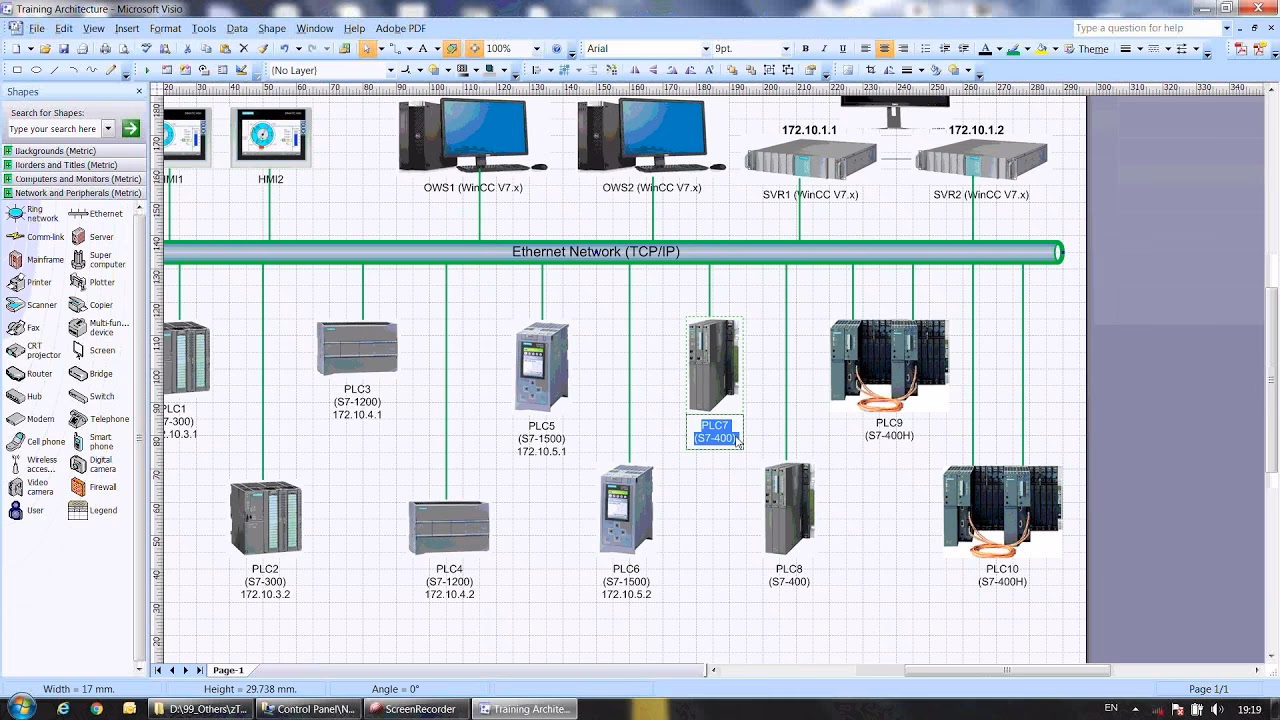

Este es el núcleo del sistema SCADA. Se encarga de recopilar datos del proceso y enviar comandos de control a los dispositivos de campo. En sistemas pequeños, puede ser un único PC, pero en instalaciones grandes, puede incluir múltiples servidores para adquisición de datos, clientes HMI, aplicaciones distribuidas y sitios de recuperación ante desastres. La redundancia (configuraciones de doble servidor o hot-standby) es común para garantizar la integridad y la operación continua.
Los PLC y RTU son los dispositivos que se conectan directamente a los sensores y actuadores en el proceso. Operan de forma autónoma, ejecutando la lógica de control en tiempo real. Los PLC son comunes en la automatización de fábricas con conexiones de alta velocidad al SCADA, mientras que los RTU se utilizan a menudo en aplicaciones remotas (como plantas de tratamiento de agua) donde las comunicaciones pueden ser inalámbricas y las condiciones ambientales, extremas. Ambos pueden ser programados usando estándares como IEC 61131-3, que incluye lenguajes como el diagrama de escalera (ladder logic).
Es la red que conecta el sistema de supervisión con los PLC y RTU. Puede utilizar protocolos estándar de la industria o protocolos propietarios del fabricante. La fiabilidad es crucial; una falla en la red no debe detener el control del proceso local (que sigue siendo ejecutado por el PLC/RTU), y al restablecerse la comunicación, el operador puede reanudar la supervisión. En sistemas críticos, se utilizan autopistas de datos redundantes con rutas físicas diversas.

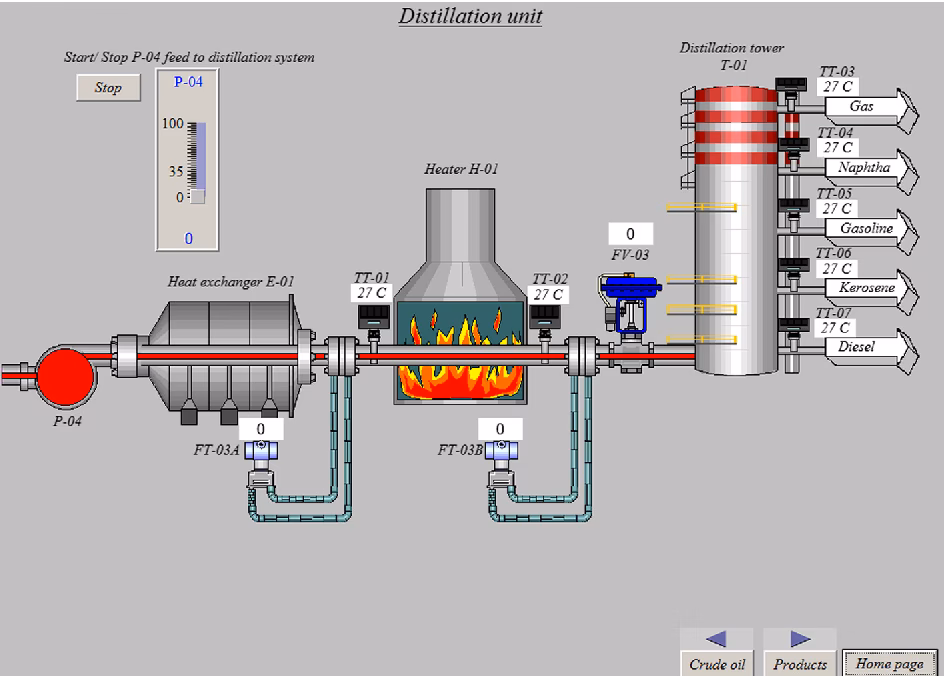

El HMI es la ventana del operador al sistema. Presenta la información de la planta gráficamente a través de diagramas mímicos, que son representaciones esquemáticas del proceso controlado. Estos diagramas son dinámicos: un símbolo de una bomba puede mostrar si está funcionando, y un medidor de flujo puede indicar en tiempo real cuánto fluido está bombeando. El operador puede interactuar con estos elementos (por ejemplo, apagar la bomba con un clic) y ver la respuesta del sistema al instante. El software HMI, como WinCC, incluye herramientas para que los ingenieros diseñen y modifiquen estas pantallas.
Dentro del HMI, el historiador es un servicio de software que acumula datos con marca de tiempo, eventos y alarmas en una base de datos. Esta información histórica es invaluable para el análisis de tendencias, la auditoría de procesos y la optimización a largo plazo.
Es común confundir estos términos, pero cada uno tiene un rol distinto y específico dentro del ecosistema de automatización.
| Característica | SCADA | PLC | HMI |
|---|---|---|---|
| Función Principal | Supervisión, control centralizado y adquisición de datos de todo el sistema. | Control directo y en tiempo real de la maquinaria y los procesos locales. | Visualización del proceso y permitir la interacción del operador. |
| Nivel de Operación | Nivel 2 (Supervisión). | Nivel 1 (Control). | Parte del Nivel 2, es la interfaz del SCADA. |
| Alcance | Visión global de la planta o de múltiples sitios. | Específico para una máquina o un área de proceso. | Punto de interacción entre el operador y el sistema. |
| Ejemplo | Software que se ejecuta en un servidor central, como SIMATIC WinCC Professional. | Un dispositivo de hardware Siemens SIMATIC S7-1500. | Una pantalla táctil en la sala de control o un panel en una máquina. |
Siemens utiliza su propia familia de productos, conocida como SIMATIC SCADA. Esta suite incluye varias soluciones de software y hardware, siendo SIMATIC WinCC uno de sus componentes más reconocidos y utilizados para la visualización y operación (HMI).
WinCC no es un PLC. WinCC es un software que forma parte del sistema SCADA, funcionando como el componente HMI (Interfaz Hombre-Máquina). Su propósito es permitir a los operadores visualizar los datos del proceso, monitorizar alarmas e interactuar con la planta. El PLC, por otro lado, es el dispositivo de hardware que ejecuta la lógica de control y se comunica directamente con los sensores y actuadores.
El costo de un sistema SCADA de Siemens varía enormemente dependiendo de la escala, la complejidad del proyecto, el número de puntos de datos (tags) y los requisitos de hardware. Como referencia, se han visto implementaciones para aplicaciones industriales específicas a partir de precios como ₹150,000 (Rupias Indias), lo que equivale a unos 1,800 USD. Sin embargo, los proyectos a gran escala para plantas completas pueden alcanzar cifras significativamente mayores, involucrando licencias de software, servidores, desarrollo e integración.
Los sistemas SIMATIC SCADA son extremadamente versátiles y se aplican en una amplia gama de industrias. Esto incluye la manufactura discreta (automotriz, electrónica), la industria de procesos (química, farmacéutica, alimentos y bebidas), la gestión de energía (generación y distribución eléctrica), el tratamiento de aguas y aguas residuales, y la gestión de infraestructuras como túneles y edificios inteligentes.
