Corazón de Acero: El Sistema de Izaje de YPF

Detrás de cada litro de combustible que impulsa a Argentina, detrás de cada producto derivado del petróleo que utilizamos en nuestro día a día, existe una compleja sinfonía de ingeniería, fuerza y precisión. En el corazón de las operaciones de YPF, en campos como Vaca Muerta, se erigen gigantes de acero cuya función es fundamental para alcanzar las reservas energéticas del subsuelo. Nos referimos al sistema de izaje, la columna vertebral de cualquier equipo de perforación, una maravilla mecánica diseñada para manejar cientos de toneladas con una precisión milimétrica. Este sistema no es solo un conjunto de piezas; es el músculo que permite a nuestros equipos explorar y producir la energía que el país necesita.

¿Qué es Exactamente un Sistema de Izaje?

En términos sencillos, el sistema de izaje es el conjunto de equipos que se encarga de levantar, bajar y sostener todo el material pesado en un taladro de perforación. Su tarea principal es manipular la sarta de perforación, que es la larga columna de tuberías que conecta la superficie con la barrena en el fondo del pozo. Imagínelo como una grúa de proporciones épicas, diseñada específicamente para las duras condiciones de la industria petrolera. Se trata de una estructura de acero diseñada para soportar no solo las cargas verticales inmensas del equipo, sino también el empuje del viento patagónico, el peso de kilómetros de tubería y la tensión dinámica de la operación. Sin un sistema de izaje robusto y fiable, la perforación de un pozo sería simplemente imposible.

Anatomía del Gigante: Desglosando sus Componentes Clave

Para entender cómo funciona este coloso, es esencial conocer sus partes. Cada componente está diseñado para una tarea específica y su correcta interacción es vital para la seguridad y eficiencia de toda la operación. A continuación, detallamos las piezas que componen el sistema de izaje que YPF utiliza en sus operaciones.

La Subestructura: La Base de Todo

Es el cimiento sobre el cual se construye todo lo demás. Esta plataforma elevada de acero no solo soporta el peso del mástil, el malacate y la carga de la tubería, sino que también proporciona el espacio de trabajo necesario para el personal de boca de pozo y equipos cruciales como los preventores de reventones (BOP). Su altura permite que los equipos y el personal trabajen de manera segura debajo del piso de perforación.

El Mástil: El Esqueleto de Acero

El mástil es la estructura vertical más visible de un equipo de perforación. Es una torre de acero de alta resistencia que se eleva decenas de metros sobre la subestructura. Su función principal es proporcionar la altura necesaria para meter y sacar del pozo las largas secciones de tubería de perforación, conocidas como “tiros”. La altura del mástil determina cuántos tubos se pueden manejar a la vez, lo que impacta directamente en la eficiencia de la operación.

El Malacate: El Músculo Principal

Si el mástil es el esqueleto, el malacate (o drawworks, en inglés) es el corazón y el músculo del sistema. Es un torno o cabrestante de gran potencia que enrolla y desenrolla el cable de acero (línea de perforación). Impulsado por potentes motores eléctricos o diésel, el malacate es controlado por el perforador y es el que genera la fuerza de elevación para todo el sistema. Su capacidad de frenado es tan importante como su potencia de tracción, garantizando un control absoluto sobre las cargas suspendidas.

La Corona y el Bloque Viajero: El Sistema de Poleas

En la cima del mástil se encuentra la corona, un conjunto de poleas fijas. Abajo, suspendido por el cable de acero, está el bloque viajero, otro conjunto de poleas que sube y baja. El cable de perforación se enhebra varias veces entre la corona y el bloque viajero, creando un sistema de polipasto gigante. Este arreglo multiplica la fuerza del malacate, permitiéndole levantar cargas que de otro modo serían imposibles de mover. Es la aplicación de un principio físico básico a una escala monumental.

El Gancho: El Punto de Conexión

Unido a la parte inferior del bloque viajero se encuentra el gancho. Su nombre lo dice todo: es un gancho masivo de acero forjado del que se suspende la sarta de perforación a través de otros equipos como el cuello de ganso y las llaves de enrosque. A pesar de su aparente simplicidad, está diseñado para soportar cientos de toneladas de forma segura y permitir una rotación suave durante la perforación.

La Línea de Perforación: El Tendón de Acero

Es el cable de acero de alta resistencia que conecta todo el sistema. Se extiende desde el malacate, sube hasta la corona, baja y sube varias veces a través del bloque viajero y finalmente se ancla. Este cable, que puede tener más de un kilómetro de longitud, es sometido a una tensión y un desgaste extremos, por lo que su inspección y mantenimiento son críticos para la seguridad de la operación.

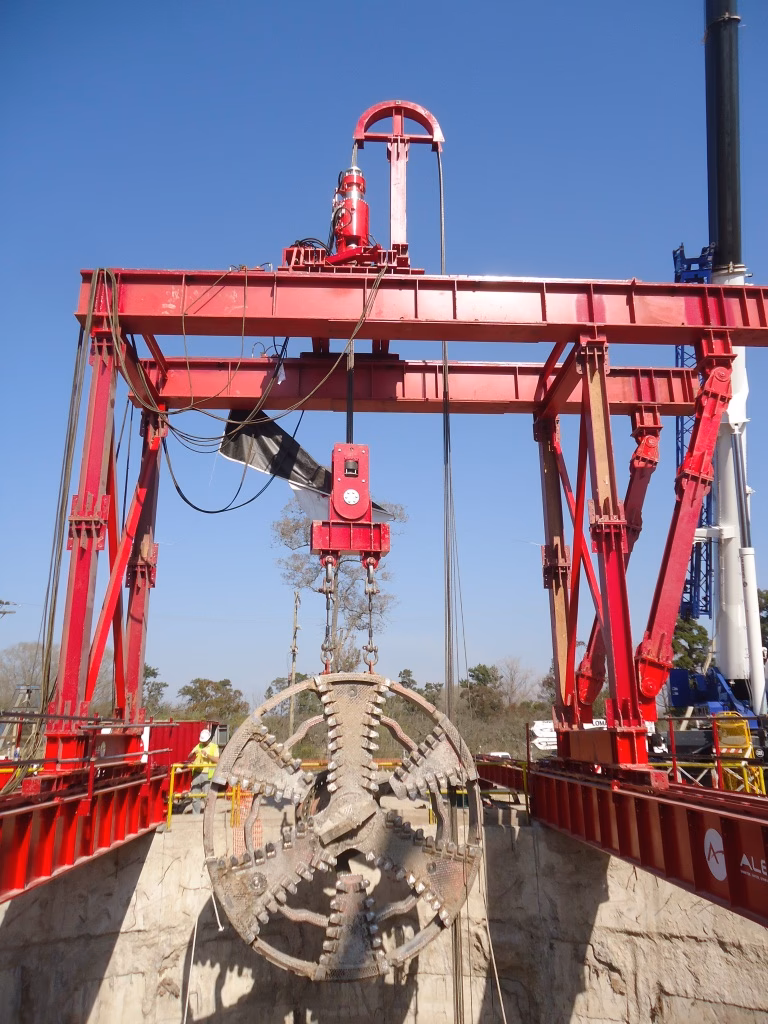

Seguridad y Normativa: El Papel Crucial de ASME

En una operación donde se manejan cargas tan extremas, la seguridad no es una opción, es una obligación. Cada componente del sistema de izaje debe ser diseñado, fabricado, inspeccionado y mantenido bajo los más estrictos estándares de calidad. Aquí es donde entran en juego organizaciones como ASME (American Society of Mechanical Engineers – La Sociedad Americana de Ingenieros Mecánicos). ASME desarrolla y mantiene códigos y normas técnicas que son referencia mundial para el diseño y fabricación de equipos a presión y, por extensión, para muchos componentes críticos en la industria petrolera. Cuando un equipo de izaje cumple con las normativas ASME, YPF y sus operadores tienen la certeza de que están utilizando componentes cuya integridad estructural ha sido rigurosamente verificada, minimizando el riesgo de fallas catastróficas y protegiendo tanto al personal como al medio ambiente.

Tabla Resumen de Componentes del Sistema de Izaje

Preguntas Frecuentes (FAQ)

¿Qué tan pesado es lo que levanta el sistema de izaje?

Las cargas pueden variar enormemente dependiendo de la profundidad del pozo y el tipo de operación. Una sarta de perforación para un pozo profundo puede pesar fácilmente entre 200 y 500 toneladas. El sistema de izaje está diseñado para manejar estas cargas con un amplio margen de seguridad.

¿Cómo se controla un sistema tan grande y potente?

El sistema es operado por un especialista llamado “perforador” o “maquinista” desde una cabina de control en el piso de perforación. Utilizando una combinación de joysticks, palancas y frenos, y con la ayuda de una instrumentación muy precisa, el perforador controla la velocidad y la posición del bloque viajero con una precisión asombrosa.

¿Qué sucede si el cable de acero se rompe?

Una rotura de la línea de perforación es un evento extremadamente raro y peligroso. Para prevenirlo, el cable se somete a un riguroso programa de inspección visual y electromagnética, y se reemplaza mucho antes de que llegue al final de su vida útil teórica. Además, los sistemas modernos cuentan con múltiples dispositivos de seguridad para mitigar los riesgos.

Conclusión: El Pulso de la Producción Energética

El sistema de izaje es mucho más que un simple conjunto de aceros y cables. Es una proeza de la ingeniería que representa la fuerza bruta controlada con inteligencia. Para YPF, cada uno de estos sistemas trabajando en el campo es un pilar fundamental en la misión de proveer energía a la Argentina. Entender su funcionamiento nos permite apreciar la escala, la complejidad y el compromiso con la seguridad que hay detrás de la industria petrolera, una industria que, gracias a tecnologías como esta, continúa impulsando el desarrollo del país.
