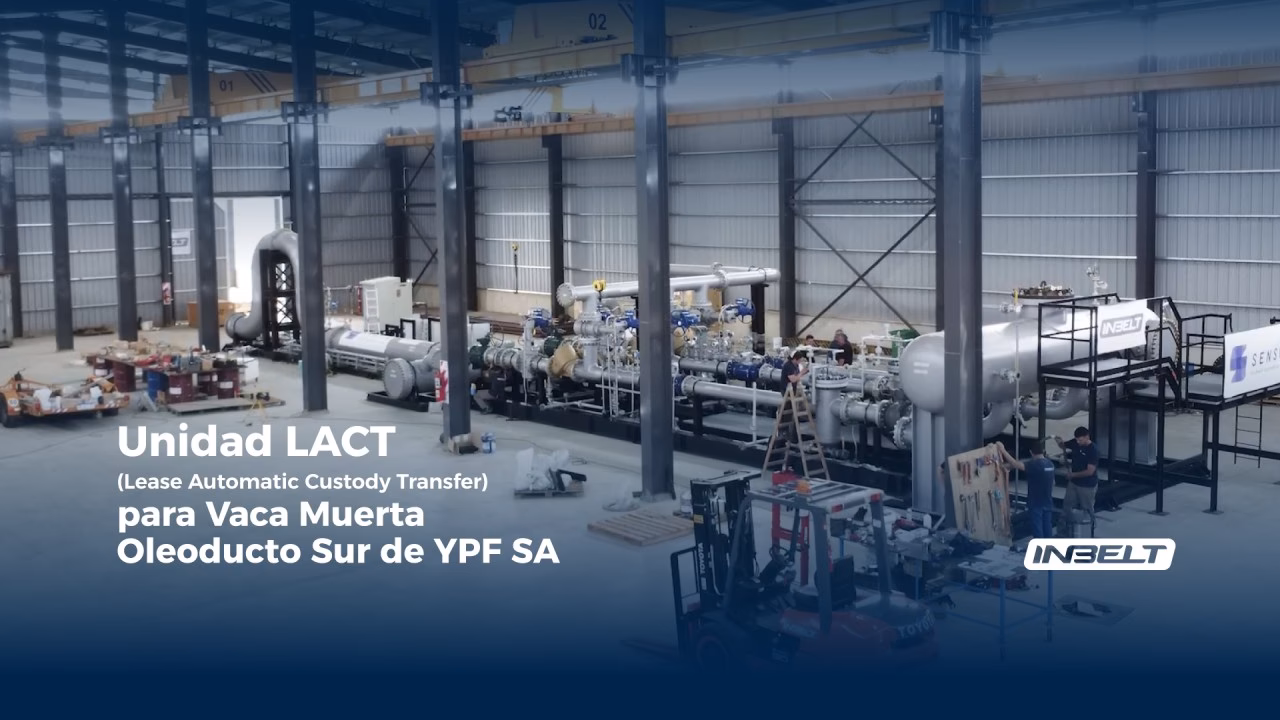

En el vasto y complejo mundo de la industria petrolera, cada gota de crudo cuenta. Desde el momento en que el petróleo es extraído de las profundidades de la tierra hasta que llega a una refinería o punto de venta, atraviesa un riguroso proceso de medición y control de calidad. Uno de los momentos más críticos en esta cadena es la transferencia de custodia, el punto exacto donde la propiedad del petróleo pasa de una empresa productora, como YPF, a una compañía de transporte o almacenamiento. Es aquí donde entra en juego una pieza de tecnología fundamental, aunque a menudo desconocida para el público general: la Unidad LACT.
LACT es el acrónimo en inglés de “Lease Automatic Custody Transfer”, que en español se traduce como Unidad Automática de Transferencia de Custodia. Este equipo no es simplemente una serie de tuberías y válvulas; es, en esencia, la caja registradora fiscal del yacimiento. Su función es medir con precisión milimétrica tanto la cantidad como la calidad del petróleo que se está vendiendo, asegurando una transacción justa y transparente para ambas partes. Para una empresa de la envergadura de YPF, donde se manejan volúmenes masivos de producción diariamente, la fiabilidad y exactitud de estas unidades es absolutamente primordial para su salud financiera y operativa.
Imaginemos el proceso como un sofisticado control de calidad y aduana por el que debe pasar el petróleo antes de ser despachado. La unidad LACT es un sistema integrado que realiza una secuencia de operaciones de forma completamente automatizada para validar y cuantificar el crudo. A continuación, desglosamos el viaje del petróleo a través de sus componentes clave.
Todo comienza cuando una potente bomba succiona el petróleo crudo desde los grandes tanques de almacenamiento en el yacimiento. Este es el primer paso para introducir el fluido en el circuito de medición de la unidad.
Una vez dentro del sistema, el petróleo se encuentra con uno de los componentes más importantes: el sensor de BS&W (Basic Sediment and Water o Agua y Sedimentos Básicos). Este dispositivo utiliza una sonda para analizar en tiempo real el porcentaje de agua y sedimentos presentes en el flujo de crudo. ¿Por qué es esto tan crucial? Porque el comprador solo quiere pagar por petróleo, no por agua o impurezas. Un alto contenido de BS&W no solo reduce el valor del producto, sino que también puede causar problemas de corrosión y operativos en las tuberías y refinerías. Este monitor a menudo también mide la temperatura, ya que esta puede afectar la densidad y el volumen del líquido, factores que deben corregirse para una medición precisa.
El monitor de BS&W está conectado a una válvula desviadora de tres vías que actúa como un juez. Si el nivel de agua y sedimentos está dentro de los límites aceptables acordados en el contrato de venta, la válvula permite que el “petróleo bueno” continúe su camino hacia la medición y venta. Sin embargo, si el nivel de BS&W es demasiado alto, la válvula redirige automáticamente el flujo de “petróleo malo” a un tanque de tratamiento separado. Allí, el agua y los sedimentos se decantan por gravedad, y el petróleo recuperado puede ser reintroducido al sistema para un nuevo intento de pasar el control de calidad.
Antes de medir el volumen, es imperativo eliminar cualquier variable que pueda alterar el resultado. Primero, el petróleo pasa por un eliminador de aire, un dispositivo que purga cualquier bolsa de gas o aire atrapada en el líquido. Si no se eliminara, este aire sería contado como si fuera líquido, generando una medición de volumen incorrecta y perjudicial para el comprador. Inmediatamente después, un mezclador estático se encarga de homogeneizar el fluido. Esto asegura que la pequeña muestra que se tome para análisis sea verdaderamente representativa de todo el lote, evitando que los medidores lean solo una fase del fluido (por ejemplo, solo el petróleo si este se ha separado del agua restante).
Con el petróleo ya acondicionado (baja cantidad de BS&W, sin aire y bien mezclado), llega el momento de la medición. El crudo fluye a través de un medidor de alta precisión, como un Caudalímetro Coriolis. Este tipo de medidor es extremadamente avanzado; utiliza principios de la mecánica del movimiento para medir directamente el flujo másico del fluido. Al dividir el flujo en dos tubos que oscilan, el medidor puede calcular la masa y la densidad con una precisión asombrosa, lo que luego se traduce en un volumen neto de petróleo puro transferido.
Después del medidor, existen conexiones conocidas como “puntos de prueba” con válvulas de bloqueo y purga. Estas permiten conectar periódicamente un medidor patrón (un “prover”) para calibrar y verificar que el medidor principal de la unidad LACT sigue funcionando con la exactitud requerida por las normativas. Finalmente, una válvula de contrapresión mantiene la presión adecuada en todo el sistema para asegurar su correcto funcionamiento, y una válvula de retención (check valve) impide que el petróleo ya medido pueda regresar desde el oleoducto, evitando así un doble conteo.
Lo que hace que todo este complejo proceso sea “automático” es el PLC (Controlador Lógico Programable). Este es el cerebro computarizado de la unidad LACT. Recibe información en tiempo real de todos los sensores (nivel de BS&W, temperatura, flujo, presión) y, basándose en los parámetros preestablecidos por los ingenieros, toma decisiones instantáneas: acciona la bomba, controla la válvula desviadora, registra los volúmenes y puede incluso detener la operación y generar una alarma si detecta alguna anomalía. Esta automatización minimiza el error humano, garantiza la consistencia y proporciona un registro digital detallado de cada transacción.
Para visualizar mejor el proceso de decisión dentro de la unidad, la siguiente tabla resume los dos caminos posibles para el crudo:
| Característica | Petróleo “Bueno” (Aceptable) | Petróleo “Malo” (Rechazado) |
|---|---|---|
| Nivel de BS&W | Dentro de los límites contractuales | Excede los límites contractuales |
| Acción de la Válvula Desviadora | Abre el paso hacia la línea de venta | Redirige el flujo al tanque de tratamiento |
| Destino Final | Medidor de flujo y posterior envío a oleoducto o camión | Regreso al inicio del proceso de separación |
| Resultado Comercial | Se completa la transferencia de custodia y se factura la venta | No hay venta hasta que el crudo cumpla las especificaciones |
LACT son las siglas de “Lease Automatic Custody Transfer”, que se traduce al español como Unidad Automática de Transferencia de Custodia.
Porque es el punto de facturación. Cualquier error, por mínimo que sea, multiplicado por los miles o millones de barriles que pasan por la unidad, puede representar enormes ganancias o pérdidas económicas tanto para el vendedor (como YPF) como para el comprador.
No se desperdicia. Es enviado a tanques o separadores especiales donde se le aplican tratamientos para reducir su contenido de agua y sedimentos. Una vez que cumple con las especificaciones de calidad, se intenta pasar nuevamente por la unidad LACT.
La calibración y verificación, conocida como “proving”, es un proceso regulado que se realiza periódicamente. Tanto la empresa operadora como, en muchos casos, agencias gubernamentales o terceros independientes, se aseguran de que los medidores cumplan con los estándares de precisión establecidos.
La Unidad LACT es mucho más que un simple equipo mecánico; es un sistema de alta tecnología que representa la integridad y la transparencia en el corazón comercial de la industria petrolera. Para YPF, cada una de estas unidades en sus yacimientos es un pilar fundamental que asegura que cada barril de crudo producido y vendido sea medido y valorado de forma justa y precisa. Al automatizar este proceso crítico, se garantiza la eficiencia operativa, se cumplen las obligaciones contractuales y, en última instancia, se protege el valor de uno de los recursos más importantes del país.
