Guía Completa de Rociadores Contra Incendios

En el corazón de la seguridad industrial y la protección de infraestructuras críticas, los sistemas de rociadores automáticos, también conocidos como sprinklers, representan la primera línea de defensa activa contra el fuego. Su capacidad para detectar y controlar un incendio en sus etapas iniciales es fundamental para salvaguardar vidas humanas, minimizar daños a la propiedad y garantizar la continuidad operativa. Estos sistemas no son simplemente una red de tuberías; son una solución de ingeniería de precisión diseñada para actuar de forma autónoma y eficaz cuando cada segundo cuenta. Comprender su funcionamiento y los distintos tipos disponibles es crucial para implementar la estrategia de protección más adecuada para cada entorno, desde oficinas corporativas hasta complejas instalaciones industriales.

¿Qué son y cómo funcionan los rociadores contra incendios?

Un sistema de rociadores contra incendios es una red de protección activa que consiste en tuberías, un suministro de agua presurizada y cabezas rociadoras individuales. Contrario a la creencia popular, no todos los rociadores se activan simultáneamente ante un incendio. Cada cabezal de rociador, o sprinkler, funciona de manera independiente y está diseñado para activarse solo cuando la temperatura en su entorno inmediato alcanza un nivel predeterminado.

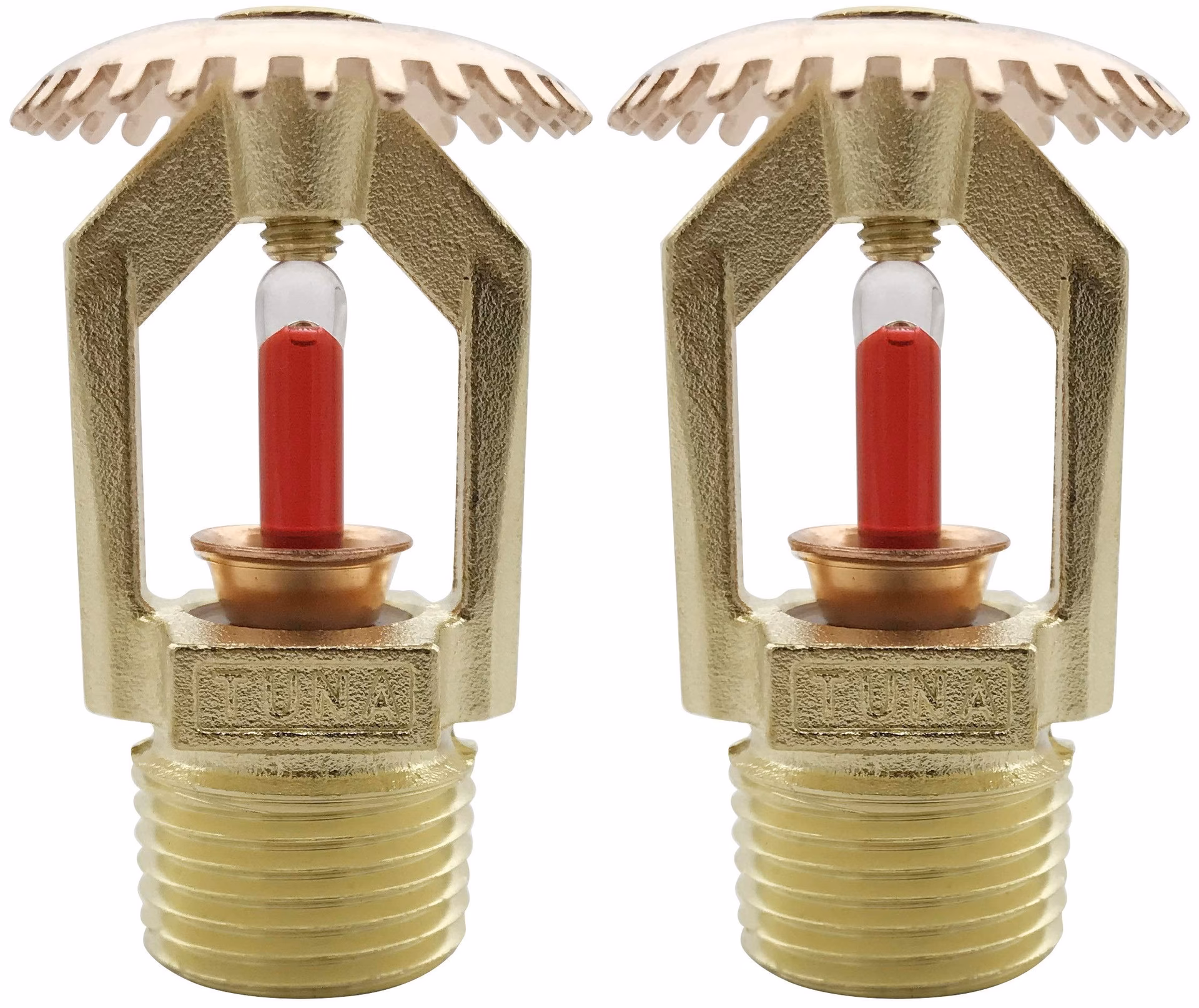

El componente clave de un rociador es su elemento termosensible. Generalmente, se trata de una pequeña ampolla de vidrio llena de un líquido a base de glicerina que se expande con el calor. Cuando la temperatura ambiente llega al umbral de activación (por ejemplo, 68°C), el líquido se expande hasta romper la ampolla. Esta acción libera un tapón que mantenía el agua contenida, permitiendo que fluya a presión. Al salir, el agua choca contra un deflector en la cabeza del rociador, que la dispersa en un patrón de rociado uniforme sobre el área afectada por el fuego, controlando su propagación y reduciendo su intensidad.

La importancia de la Sensibilidad Térmica

La rapidez con la que un rociador se activa es un factor determinante en su eficacia. Esta característica se mide por el Índice de Tiempo de Respuesta (RTI, por sus siglas en inglés). Basándose en este índice, los rociadores se clasifican principalmente en dos categorías, según lo estipulado por normativas como la NMX-S066-SCFI-2015:

• Rociadores de Respuesta Rápida: Poseen un elemento térmico con un RTI de 50 (metros-segundos)½ o menos. Están diseñados para reaccionar más velozmente al calor, liberando agua antes y permitiendo un control más temprano del incendio. Son ideales para proteger vidas en ocupaciones de riesgo ligero como hospitales, escuelas y edificios residenciales.
• Rociadores de Respuesta Estándar: Tienen un elemento térmico con un RTI de 80 (metros-segundos)½ o más. Aunque su activación es ligeramente más lenta, son extremadamente robustos y efectivos para controlar incendios en áreas de almacenamiento y entornos industriales donde el fuego puede desarrollarse con mayor intensidad.

Tipos de Sistemas de Instalación de Rociadores

La elección del tipo de sistema de rociadores depende de las condiciones ambientales del edificio y del tipo de riesgo que se busca proteger. No existe una solución única; cada sistema está diseñado para un propósito específico. A continuación, se detallan los cuatro tipos principales de instalaciones.

1. Sistemas de Tuberías Húmedas

Son, con diferencia, los sistemas más comunes, fiables y económicos. Como su nombre indica, las tuberías de este sistema están permanentemente llenas de agua a presión. Cuando un rociador se activa por el calor, el agua se descarga de forma inmediata. Su simplicidad es su mayor fortaleza, ya que tiene menos componentes que puedan fallar.

• Aplicación: Se instalan exclusivamente en áreas donde la temperatura ambiente nunca desciende por debajo del punto de congelación (4°C), como oficinas, hoteles, hospitales y la mayoría de los edificios comerciales con calefacción.
• Ventaja: Activación instantánea y alta fiabilidad.
• Desventaja: Riesgo de rotura de tuberías y daños por agua si se exponen a temperaturas de congelación.

2. Sistemas de Tuberías Secas

Estos sistemas son la solución para entornos no calefaccionados o expuestos a temperaturas bajo cero. En lugar de agua, las tuberías contienen aire o nitrógeno a presión. Una válvula especial, conocida como válvula de tubería seca, separa la red de tuberías del suministro principal de agua.

Cuando un rociador se activa, el aire a presión se libera primero. La caída de presión en la tubería hace que la válvula seca se abra, permitiendo que el agua inunde el sistema y se descargue a través del rociador abierto. Este proceso introduce un breve retraso (generalmente de hasta 60 segundos) entre la activación del rociador y la descarga de agua.

• Aplicación: Estacionamientos, muelles de carga, almacenes refrigerados, áticos y otras áreas sin calefacción.
• Ventaja: Previene la congelación y rotura de tuberías en climas fríos.
• Desventaja: Mayor complejidad, costos de mantenimiento más elevados y un ligero retraso en la supresión del fuego.

3. Sistemas de Diluvio

Diseñados para áreas de alto riesgo donde el fuego puede propagarse con extrema rapidez. En un sistema de diluvio, todos los rociadores conectados a la red están abiertos permanentemente (carecen del elemento termosensible). Las tuberías están vacías y a presión atmosférica.

El sistema se activa mediante un sistema de detección de incendios independiente (detectores de humo, calor o llama). Cuando este sistema detecta un incendio, envía una señal que abre una válvula de diluvio. El agua inunda entonces todas las tuberías y se descarga simultáneamente por todos los rociadores del área protegida, creando una “inundación” controlada para suprimir incendios intensos.

• Aplicación: Plantas químicas, hangares de aviones, transformadores de alta tensión y otras áreas con materiales altamente inflamables.
• Ventaja: Descarga masiva y rápida de agua sobre toda un área de alto riesgo.
• Desventaja: Requiere una gran cantidad de agua y puede causar daños significativos por agua, por lo que su uso está muy restringido.

4. Sistemas de Preacción

Los sistemas de preacción son una evolución de los sistemas de tubería seca, diseñados para áreas donde los daños por una descarga accidental de agua serían catastróficos. Ofrecen un doble nivel de protección contra activaciones no deseadas.

Al igual que un sistema de tubería seca, las tuberías contienen aire a presión. Sin embargo, se requieren dos eventos para que el agua se descargue: primero, un sistema de detección de incendios (como en los sistemas de diluvio) debe detectar un incendio. Esto abre la válvula de preacción y permite que el agua llene las tuberías. Sin embargo, el agua no se descargará hasta que, en segundo lugar, el calor del fuego active un cabezal de rociador individual. Esta doble verificación minimiza el riesgo de fugas accidentales.

• Aplicación: Centros de datos, museos, bibliotecas, laboratorios y salas con equipos electrónicos de alto valor.
• Ventaja: Máxima protección contra descargas accidentales de agua.
• Desventaja: Son los sistemas más complejos y costosos de instalar y mantener.

Tabla Comparativa de Sistemas de Rociadores

Preguntas Frecuentes sobre Sistemas de Rociadores

¿Se activan todos los rociadores a la vez?

No. Esta es una de las ideas erróneas más extendidas. En los sistemas más comunes (húmedos y secos), solo se activa el rociador o los rociadores que están directamente sobre el fuego y expuestos a su calor. Los estudios demuestran que, en la mayoría de los incendios residenciales y comerciales, uno o dos rociadores son suficientes para controlar el fuego. La única excepción son los sistemas de diluvio, que están diseñados para que todos sus rociadores se activen a la vez.

¿El daño por agua no es peor que el del fuego?

Definitivamente no. Un cabezal de rociador típico descarga entre 55 y 95 litros de agua por minuto. En comparación, una manguera de bomberos puede descargar más de 900 litros por minuto. Al controlar el fuego en su fase inicial, los rociadores utilizan una fracción del agua que se necesitaría en una intervención de los bomberos, limitando drásticamente tanto los daños por fuego y humo como los daños por agua.

¿Qué tan fiable es un sistema de rociadores?

Los sistemas de rociadores automáticos tienen un historial de fiabilidad extremadamente alto, con una tasa de efectividad superior al 96% cuando se instalan y mantienen correctamente. Las fallas son increíblemente raras y suelen deberse a un mantenimiento deficiente o a que el sistema fue desactivado incorrectamente. La prevención y el mantenimiento adecuado son claves.

En conclusión, los sistemas de rociadores contra incendios son una herramienta de ingeniería esencial y altamente efectiva para la protección contra el fuego. La selección cuidadosa del tipo de sistema, basada en un análisis de riesgos y las condiciones del entorno, es un pilar fundamental en cualquier estrategia de seguridad integral. Invertir en la tecnología de protección adecuada no solo cumple con las normativas, sino que reafirma un compromiso inquebrantable con la seguridad de las personas y la integridad de los activos.
