Electrofusión: La Unión Perfecta y Segura

En el mundo de la infraestructura moderna, especialmente en la distribución de recursos tan vitales como el gas y el agua, la seguridad y la fiabilidad de las conexiones no son negociables. Cada unión en una red de tuberías es un punto crítico que debe garantizar hermeticidad y durabilidad a lo largo del tiempo. Aquí es donde una tecnología de precisión se convierte en la protagonista: la electrofusión. Este método no es simplemente una forma de unir dos tubos; es un proceso de ingeniería que crea una conexión monolítica, tan fuerte y resistente como la propia tubería, eliminando virtualmente el riesgo de fugas y asegurando la integridad del sistema por décadas.

La electrofusión es una técnica de soldadura por calor utilizada específicamente para unir tuberías y accesorios de polímeros, principalmente de PEAD (Polietileno de Alta Densidad). A diferencia de otros métodos, su magia reside en los propios accesorios (manguitos, codos, tes), que vienen de fábrica con una resistencia eléctrica (un filamento de cobre) incrustada en su interior. Al conectar estos accesorios a una máquina de electrofusión, se aplica una corriente eléctrica controlada que calienta el filamento. Este calor derrite de manera simultánea la superficie interna del accesorio y la superficie externa de la tubería, haciendo que los materiales se fusionen a nivel molecular. Tras un período de enfriamiento, el resultado es una unión homogénea, sin fisuras y permanente.

El Proceso de Electrofusión Paso a Paso: Precisión y Calidad

Aunque el principio es sencillo, la ejecución de una soldadura por electrofusión requiere de un procedimiento meticuloso para garantizar un resultado perfecto. La calidad de la unión depende directamente de seguir cada paso con rigurosidad. Un operador certificado es fundamental para el éxito del proceso.

1. Preparación y Corte de la Tubería: El primer paso es realizar un corte limpio y perpendicular en los extremos de las tuberías a unir. Se utilizan herramientas específicas para asegurar que el corte sea perfectamente a escuadra, lo que garantiza un acople completo dentro del accesorio.
2. Limpieza y Raspado: Las superficies de las tuberías que entrarán en contacto con el accesorio deben estar impecables. Se limpian con solventes autorizados para remover cualquier contaminante. Posteriormente, y este es un paso crucial, se procede al raspado. Se utiliza una herramienta de raspado para remover la fina capa superficial oxidada del PEAD. Esta capa, aunque invisible, puede impedir una fusión molecular correcta. Se debe remover una viruta continua de aproximadamente 0.2 mm de espesor.

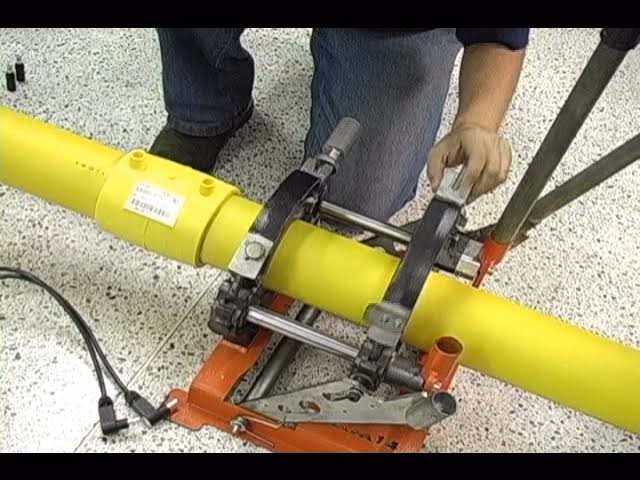

3. Marcado y Ensamblaje: Se marca la profundidad de inserción en cada extremo de la tubería para asegurar que ambas lleguen al tope interno del accesorio. Luego, se introducen las tuberías en el accesorio de electrofusión. El conjunto debe mantenerse firme y alineado con abrazaderas o alineadores para evitar cualquier movimiento durante el proceso de soldadura y enfriamiento.
4. Conexión y Soldadura: Se conectan los cables de la máquina de electrofusión a los terminales del accesorio. La mayoría de las máquinas modernas cuentan con un lector de código de barras. Al escanear el código del accesorio, la máquina obtiene automáticamente los parámetros exactos de soldadura (voltaje y tiempo) especificados por el fabricante. El operador inicia el ciclo y la máquina se encarga de aplicar la energía precisa.
5. Enfriamiento y Solidificación: Una vez finalizado el ciclo de calentamiento, comienza la fase más crítica: el enfriamiento. Durante este tiempo, indicado en el accesorio, el material fundido se solidifica para crear la unión monolítica. Es imperativo que el conjunto no se mueva ni se someta a ningún tipo de tensión durante este período, ya que podría comprometer la integridad de la soldadura.
6. Inspección Final: Los accesorios de electrofusión suelen contar con indicadores de fusión. Son pequeños vástagos de plástico que emergen cuando el material en el interior se ha expandido correctamente debido al calor, proporcionando una confirmación visual de que el proceso se ha completado satisfactoriamente. Además, las máquinas modernas registran todos los datos del proceso para un control de calidad y trazabilidad.

Ventajas Clave de la Electrofusión

La elección de la electrofusión sobre otros métodos de unión no es casual. Ofrece una serie de beneficios que la convierten en la opción preferida para redes de alta responsabilidad, como las de distribución de gas.

• Seguridad Insuperable: Al crear una unión molecularmente homogénea, se elimina el concepto de junta mecánica. Esto resulta en un sistema continuo, sin puntos débiles propensos a fugas, lo cual es de máxima prioridad en redes de gas.
• Versatilidad en Campo: Es ideal para trabajos de reparación o en espacios confinados donde las máquinas de termofusión (unión a tope) no pueden operar. Permite unir tuberías de diferentes espesores (SDR) e incluso realizar derivaciones en tuberías en servicio (con accesorios específicos).
• Fiabilidad a Largo Plazo: Las uniones por electrofusión son tan resistentes a la corrosión y a los agentes químicos como la propia tubería de PEAD, garantizando una vida útil de más de 50 años sin degradación.
• Proceso Controlado y Trazable: El uso de máquinas con lectores de código de barras y registro de datos asegura que cada soldadura se realiza con los parámetros exactos, eliminando el error humano y permitiendo un registro completo para auditorías de calidad.

Comparativa de Métodos de Unión para PEAD

Para entender mejor el posicionamiento de la electrofusión, es útil compararla con otras técnicas comunes para la unión de tuberías de polietileno.

Preguntas Frecuentes sobre la Electrofusión

¿Qué es exactamente el PEAD?

El PEAD (Polietileno de Alta Densidad) es un termoplástico conocido por su excelente resistencia química, su flexibilidad, su durabilidad y su alta relación resistencia-densidad. Estas propiedades lo hacen el material ideal para tuberías subterráneas de gas y agua, ya que no se corroe y puede soportar los movimientos del terreno.

¿Es la electrofusión el método más seguro para tuberías de gas?

Sí. Debido a que crea una unión totalmente homogénea y permanente, es el método preferido y exigido por las normativas más estrictas a nivel mundial para la construcción y mantenimiento de redes de distribución de gas natural. La integridad de la unión es fundamental para prevenir fugas.

¿Se puede realizar una electrofusión bajo la lluvia?

No se recomienda. La presencia de humedad o agua en la zona de fusión puede afectar negativamente la calidad de la soldadura, generando vapor que impide el contacto molecular adecuado. El área de trabajo debe estar siempre seca y protegida de las inclemencias del tiempo.

¿Qué sucede si la unión se golpea durante el período de enfriamiento?

Mover o someter a tensión la unión durante el enfriamiento es uno de los errores más graves. Puede causar una desalineación del material aún blando, creando puntos de estrés o microfisuras que comprometen la resistencia y hermeticidad de la unión a largo plazo. Es vital respetar los tiempos de enfriamiento sin excepción.

En conclusión, la electrofusión representa la cúspide de la tecnología de unión para sistemas de tuberías de PEAD. Su combinación de un proceso científico preciso, control de calidad integrado y la creación de una unión permanente y fiable la posicionan como la solución definitiva para infraestructuras donde la seguridad y la longevidad son la máxima prioridad. Para la distribución de recursos energéticos como el gas, no hay margen para el error, y la electrofusión ofrece esa certeza.
