Exploración Sísmica: El Oído de YPF bajo Tierra

En el corazón de la industria energética, antes de que una sola torre de perforación se erija en el horizonte, existe un paso fundamental y de alta tecnología que define el éxito de la búsqueda de hidrocarburos: la exploración sísmica. Para YPF, esta disciplina es mucho más que una simple técnica; es el arte y la ciencia de escuchar los secretos que guarda el subsuelo. Utilizando principios similares a los de una ecografía médica, la exploración sísmica nos permite generar imágenes detalladas de las capas geológicas a kilómetros de profundidad, identificando con una precisión asombrosa las estructuras que podrían albergar valiosos recursos de petróleo y gas.

Este método consiste en generar ondas de energía controladas en la superficie, que viajan hacia el interior de la Tierra, se reflejan en los distintos estratos rocosos y regresan a la superficie, donde son captadas por sensores de alta sensibilidad. El análisis del tiempo que tardan estas ondas en volver y de las características de su señal nos brinda un mapa tridimensional del subsuelo. Es una ventana a un mundo invisible, esencial para planificar de manera eficiente y segura las futuras operaciones de la compañía.

¿Qué son las Ondas Sísmicas y Cómo Funcionan?

Para entender la exploración sísmica, primero debemos comprender la naturaleza de las ondas sísmicas. Cuando se aplica una fuerza súbita en un punto de la superficie terrestre, esta energía no se queda quieta; se propaga a través de las rocas en forma de ondas elásticas. En YPF, no esperamos a que ocurra un terremoto, sino que generamos estas ondas de forma controlada y segura.

Existen principalmente dos tipos de ondas que nos interesan en la exploración, conocidas como ondas de cuerpo, ya que viajan por el interior de la Tierra:

• Ondas P (Primarias o de Compresión): Son las más rápidas. Funcionan como un resorte que se comprime y se expande, haciendo que las partículas de roca se muevan en la misma dirección en la que viaja la onda. Tienen la capacidad de atravesar tanto materiales sólidos como líquidos (roca, agua, petróleo, gas), lo que las convierte en la herramienta principal para la exploración de hidrocarburos.
• Ondas S (Secundarias o de Cizalla): Son más lentas que las Ondas P. Su movimiento es perpendicular a la dirección de propagación, similar a la ondulación que se crea al sacudir una cuerda. Una característica crucial de las Ondas S es que no pueden viajar a través de fluidos (líquidos o gases). Esta propiedad, aunque limita su uso en ciertos contextos, nos proporciona información valiosísima sobre las propiedades físicas de las rocas y los fluidos que contienen.

La velocidad a la que estas ondas viajan depende de las propiedades de la roca que atraviesan, como su densidad y elasticidad. Un cambio de una formación de arenisca a una de arcilla, o la presencia de gas en los poros de una roca, alterará la velocidad de la onda. Son precisamente estas variaciones las que nos permiten mapear el subsuelo.

El Proceso Sísmico: De la Adquisición al Mapa del Subsuelo

El viaje desde la generación de una onda hasta la obtención de un mapa interpretable es un proceso complejo que se divide en tres grandes etapas: adquisición, procesamiento e interpretación de datos.

1. Adquisición de Datos: El Trabajo de Campo

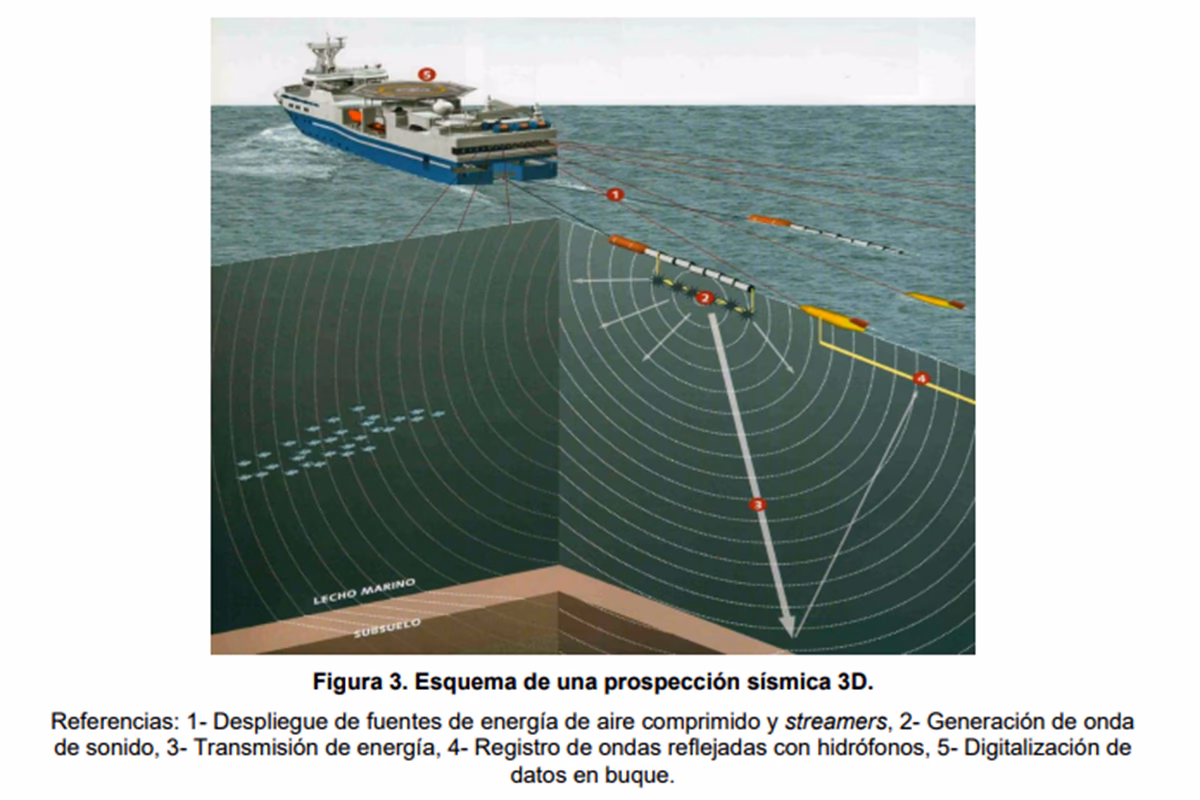

Esta es la fase operativa, donde se generan y registran las ondas sísmicas. Los métodos y equipos varían significativamente si el estudio se realiza en tierra o en el mar.

Una de las mayores revoluciones en esta área ha sido el paso de los estudios 2D a la exploración 3D. Mientras que un estudio 2D proporciona una imagen lineal, como una rebanada vertical de la Tierra, un estudio 3D adquiere datos sobre una malla densa, generando un cubo de información completo del subsuelo. Esta visión tridimensional es indispensable para entender la compleja geología de yacimientos no convencionales como Vaca Muerta, permitiendo a YPF optimizar la ubicación de los pozos con una precisión sin precedentes.

2. Procesamiento de Datos: Transformando Ruido en Información

Los datos crudos obtenidos en el campo son un enorme volumen de registros digitales que, a simple vista, parecen caóticos. La etapa de procesamiento, realizada en potentes centros de cómputo, es donde la magia ocurre. Su objetivo es limpiar, ordenar y mejorar estos datos para revelar la geología subyacente.

Los principales objetivos de esta fase son:

• Mejorar la resolución temporal: Mediante técnicas como la deconvolución, se elimina el efecto de la señal original de la fuente, buscando obtener una respuesta nítida de cada capa geológica.
• Aumentar la relación señal-ruido: Se utilizan métodos como el apilamiento (stacking) de Punto Medio Común (CMP) para sumar constructivamente las señales de las reflexiones reales y cancelar el ruido aleatorio, resultando en una imagen mucho más clara.
• Mejorar la resolución lateral: Este es el objetivo de la migración sísmica, uno de los pasos más cruciales. Este proceso matemático corrige las distorsiones causadas por la propagación de las ondas y reubica las reflexiones en su posición espacial correcta. Sin la migración, las estructuras inclinadas o complejas aparecerían deformadas y en el lugar equivocado.

3. Interpretación: La Lectura de los Ecos de la Tierra

Con una imagen sísmica 3D procesada en sus manos, los geofísicos y geólogos de YPF se convierten en verdaderos detectives. Su misión es analizar este cubo de datos para identificar patrones y geometrías que indiquen la presencia de yacimientos de hidrocarburos. Buscan “trampas” geológicas, que son configuraciones de rocas impermeables que impiden que el petróleo y el gas, más ligeros que el agua, escapen hacia la superficie.

Analizan atributos sísmicos, que son características de la onda (como su amplitud y frecuencia) que pueden indicar cambios en el tipo de roca o la presencia de fluidos. Una “anomalía de amplitud” brillante, por ejemplo, podría ser un fuerte indicio de la presencia de gas. Esta etapa es la que culmina con la recomendación de perforar un pozo exploratorio, una decisión de alto costo e inversión que se toma con la mayor cantidad de información posible gracias a la sísmica.

Preguntas Frecuentes sobre la Exploración Sísmica

¿La exploración sísmica es dañina para el medio ambiente?

YPF está comprometida con la realización de operaciones sostenibles. En tierra, el uso de camiones vibradores (Vibroseis) ha reemplazado en gran medida a la dinamita, reduciendo el impacto a una vibración temporal y localizada. En el mar, se siguen estrictos protocolos internacionales para proteger la fauna marina, que incluyen observadores a bordo y el inicio gradual de las operaciones para permitir que los animales se alejen de la zona.

¿Un buen resultado sísmico garantiza encontrar petróleo?

No, la sísmica no detecta directamente el petróleo o el gas. Identifica las estructuras geológicas favorables para su acumulación. Reduce drásticamente la incertidumbre y aumenta exponencialmente las probabilidades de éxito, pero la única forma de confirmar la presencia de hidrocarburos es mediante la perforación de un pozo. La sísmica nos dice dónde mirar con la mayor probabilidad de acierto.

¿Qué es la sísmica 4D?

La sísmica 4D es una técnica avanzada que añade la dimensión del tiempo a la exploración 3D. Consiste en realizar múltiples estudios sísmicos 3D sobre el mismo yacimiento a lo largo de varios años. Al comparar las imágenes a través del tiempo (la “cuarta dimensión”), los ingenieros de YPF pueden monitorear cómo se mueven los fluidos (petróleo, gas y agua) dentro del reservorio a medida que se produce. Esto permite optimizar la producción, identificar zonas no drenadas y mejorar la recuperación final de los recursos.

En conclusión, la exploración sísmica es el pilar sobre el que se construye toda la estrategia exploratoria de YPF. Es una disciplina en constante evolución, que combina la física, la geología y la computación de alto rendimiento para iluminar la oscuridad del subsuelo. Es la tecnología que nos permite tomar decisiones más inteligentes, reducir riesgos y seguir descubriendo la energía que Argentina necesita para su desarrollo.
