Ley de Ohm: La Guía Definitiva para Circuitos

En el corazón de cada dispositivo eléctrico y sistema industrial yace un principio fundamental que gobierna el flujo de la energía: la Ley de Ohm. Esta ley no es solo una fórmula memorizada por estudiantes de física, sino una herramienta esencial para ingenieros, técnicos y cualquier profesional que trabaje con electricidad. Comprenderla a fondo es crucial para diseñar, operar y mantener sistemas eléctricos de manera segura y eficiente, desde los circuitos más simples hasta las complejas instalaciones industriales que impulsan el sector energético.

La Ley de Ohm establece una relación clara y predecible entre tres de las magnitudes más importantes en un circuito eléctrico: el voltaje, la corriente y la resistencia. Su simplicidad es engañosa, ya que sus implicaciones son profundas y permiten calcular, predecir y diagnosticar el comportamiento de la electricidad con una precisión asombrosa. A continuación, exploraremos en detalle esta ley, su historia, sus fórmulas y sus aplicaciones prácticas, especialmente en el contexto de los sistemas térmicos e industriales.

El Hombre Detrás de la Ley: Georg Simon Ohm

Para apreciar plenamente la importancia de esta ley, es útil conocer a su descubridor, Georg Simon Ohm (1789-1854). Nacido en Baviera, Ohm fue un físico y matemático alemán que dedicó gran parte de su vida al estudio de la electricidad. A pesar de provenir de una familia humilde, su padre, un autodidacta, le proporcionó una sólida educación inicial que le permitió destacar académicamente.

Tras años de enseñanza y experimentación meticulosa, a menudo con recursos limitados en el laboratorio de física del colegio donde trabajaba, Ohm comenzó a publicar sus hallazgos. En 1827, consolidó toda su investigación en el libro “Die galvanische Kette, mathematisch bearbeitet” (El circuito galvánico investigado matemáticamente). En esta obra, presentó la relación fundamental entre voltaje, corriente y resistencia. Sorprendentemente, su trabajo no fue bien recibido al principio. La comunidad científica alemana de la época era escéptica ante un enfoque puramente matemático de la física. Sin embargo, con el tiempo, la veracidad y utilidad de su ley se hicieron innegables, y hoy su nombre es sinónimo de uno de los pilares de la ciencia eléctrica, siendo el “ohmio” la unidad de medida de la resistencia en su honor.

Desglosando la Ley de Ohm: Los Tres Pilares

La Ley de Ohm se puede resumir en una simple ecuación, pero para aplicarla correctamente, es vital entender cada uno de sus componentes.

• Voltaje (E o V): También conocido como diferencia de potencial o tensión eléctrica, es la fuerza que impulsa a los electrones a través de un conductor. Piénsalo como la presión del agua en una tubería. Se mide en voltios (V).
• Corriente (I): Es el flujo de carga eléctrica, es decir, la cantidad de electrones que pasan por un punto del circuito en un segundo. Siguiendo la analogía, sería el caudal de agua que fluye por la tubería. Se mide en amperios (A).
• Resistencia (R): Es la oposición que presenta un material al paso de la corriente eléctrica. En nuestra analogía, la resistencia sería el diámetro de la tubería: una tubería estrecha ofrece más resistencia y limita el caudal. Se mide en ohmios (Ω).

La relación que Ohm descubrió es que la corriente que fluye a través de un conductor es directamente proporcional al voltaje aplicado e inversamente proporcional a la resistencia del conductor. Esto significa que, si aumentas el voltaje, la corriente aumentará. Por el contrario, si aumentas la resistencia, la corriente disminuirá.

El Triángulo de Ohm: Las Tres Fórmulas Clave

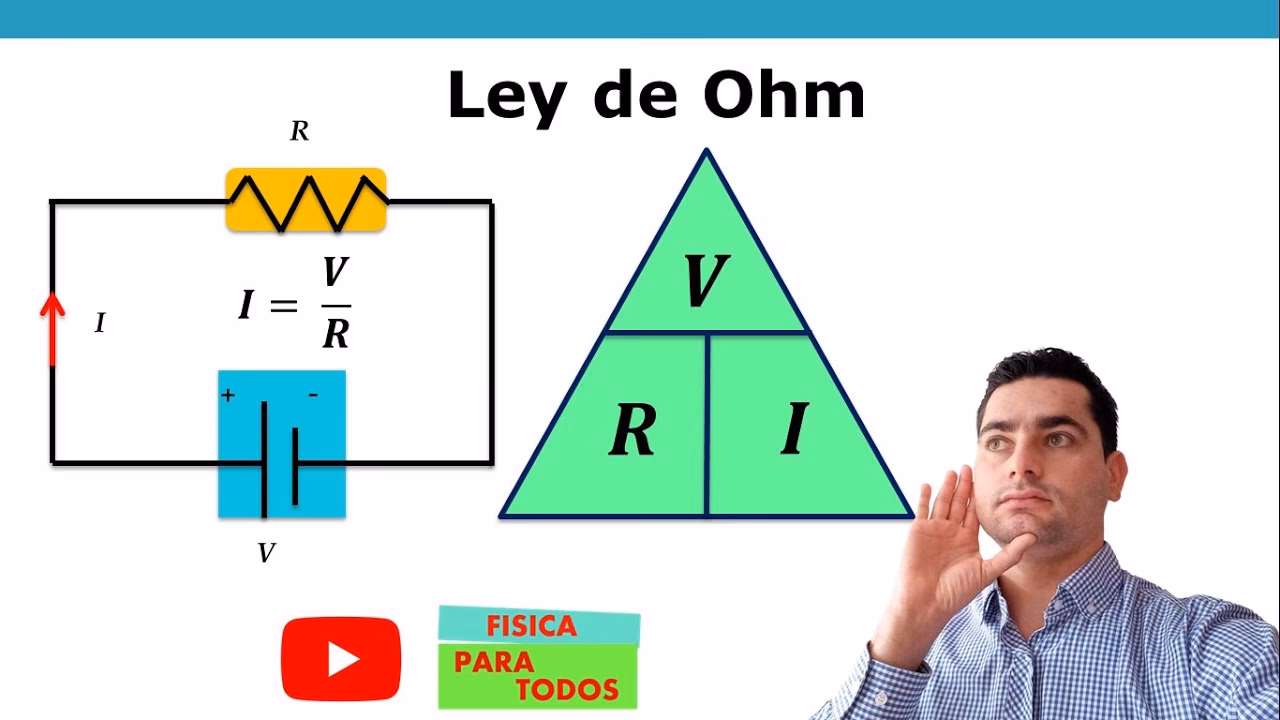

Para facilitar el recuerdo y la aplicación de la ley, se utiliza comúnmente una ayuda visual conocida como el “Triángulo de Ohm”. Este triángulo organiza las tres variables (V, I, R) de una manera que permite deducir fácilmente la fórmula necesaria para calcular cualquiera de ellas.

Las tres fórmulas derivadas de la Ley de Ohm son:

1. Para calcular el Voltaje (V): Si conoces la corriente y la resistencia, puedes encontrar el voltaje. La fórmula es: V = I * R
   Ejemplo: Si un circuito tiene una corriente de 2 amperios (A) y una resistencia de 12 ohmios (Ω), el voltaje es 2 A * 12 Ω = 24 V.
2. Para calcular la Corriente (I): Si conoces el voltaje y la resistencia, puedes determinar la corriente que fluirá. La fórmula es: I = V / R
   Ejemplo: Si un calentador con una resistencia de 100 Ω se conecta a una fuente de 240 V, la corriente será 240 V / 100 Ω = 2,4 A. Este cálculo es crucial para asegurar que los fusibles o disyuntores del sistema sean adecuados.
3. Para calcular la Resistencia (R): Si mides el voltaje a través de un componente y la corriente que lo atraviesa, puedes calcular su resistencia. La fórmula es: R = V / I
   Ejemplo: Si un dispositivo consume 0.5 A cuando se conecta a una fuente de 12 V, su resistencia es 12 V / 0.5 A = 24 Ω.

Aplicaciones Prácticas: Circuitos en Serie y en Paralelo

Los componentes de un circuito eléctrico, como los elementos calefactores en un sistema industrial, pueden conectarse de dos maneras principales: en serie o en paralelo. La configuración elegida afecta drásticamente la resistencia total del circuito y, por lo tanto, su comportamiento general.

Circuitos en Serie

En un circuito en serie, los componentes se conectan uno tras otro, formando un único camino para la corriente. La principal característica es que la corriente es la misma en todos los puntos del circuito. La resistencia total es simplemente la suma de todas las resistencias individuales: R_total = R1 + R2 + ... + Rn.

Circuitos en Paralelo

En un circuito en paralelo, los componentes se conectan en ramas separadas, ofreciendo múltiples caminos para el flujo de la corriente. Aquí, la característica principal es que el voltaje es el mismo en cada una de las ramas. El cálculo de la resistencia total es más complejo; se calcula como la inversa de la suma de las inversas de cada resistencia: 1/R_total = 1/R1 + 1/R2 + ... + 1/Rn. Una consecuencia importante es que la resistencia total en un circuito paralelo siempre es menor que la resistencia individual más pequeña.

Tabla Comparativa: Serie vs. Paralelo

La Ley de Ohm en Sistemas Térmicos e Industriales

En el sector industrial, la Ley de Ohm es una herramienta de diagnóstico y diseño indispensable. Por ejemplo, en sistemas de calefacción que utilizan resistencias eléctricas, es vital para:

• Seleccionar Componentes: Permite calcular la corriente que consumirá un sistema de calefacción, lo cual es fundamental para elegir cables, fusibles y controladores de potencia adecuados que soporten dicha carga sin sobrecalentarse.
• Diagnosticar Fallas: Si un sistema térmico no genera el calor esperado o consume demasiada corriente, la Ley de Ohm ayuda a identificar el problema. Una medición de corriente anormalmente alta puede indicar una disminución de la resistencia (quizás por un cortocircuito en un elemento calefactor) o un pico de voltaje en la fuente de alimentación. Por el contrario, una corriente baja podría indicar una conexión floja, que aumenta la resistencia del circuito.
• Optimizar el Diseño: Al entender cómo las configuraciones en serie y paralelo afectan la resistencia total, los ingenieros pueden diseñar sistemas más eficientes y robustos, garantizando que cada elemento calefactor reciba el voltaje y la corriente adecuados para su óptimo funcionamiento.

Más Allá de Ohm: La Ley de Watt y la Potencia Eléctrica

Si bien la Ley de Ohm describe la relación entre voltaje, corriente y resistencia, no nos dice cuánta energía consume un circuito. Para eso, necesitamos la Ley de Watt, nombrada en honor a James Watt. Esta ley define la potencia eléctrica (P), que es la velocidad a la que se consume o transfiere la energía. Se mide en vatios (W).

La fórmula básica es: P = V * I

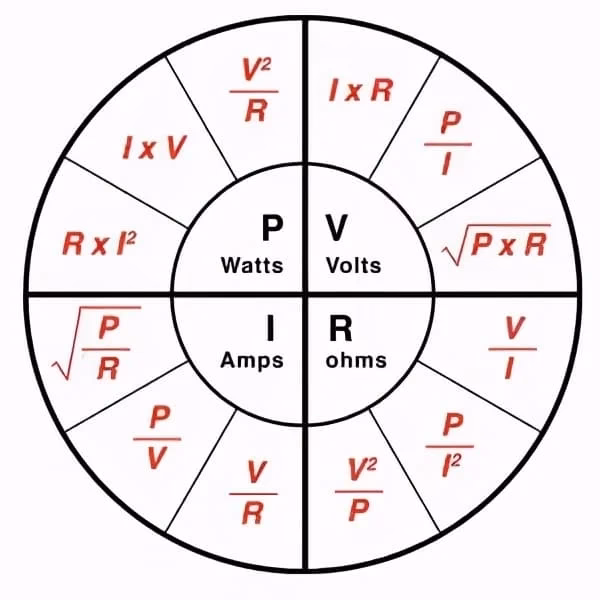

La potencia es lo que finalmente se traduce en trabajo útil, como la luz de una bombilla o el calor de una resistencia. Combinando la Ley de Watt con la Ley de Ohm, podemos derivar otras fórmulas útiles para la potencia, como P = I² * R o P = V² / R. Juntas, estas dos leyes proporcionan una comprensión completa del comportamiento de un circuito eléctrico.

Limitaciones y Excepciones a la Regla

Es importante reconocer que la Ley de Ohm no es una ley universal de la naturaleza. Funciona perfectamente para muchos materiales (llamados conductores “óhmicos”) donde la resistencia es constante independientemente del voltaje o la temperatura. Sin embargo, existen excepciones:

• Dispositivos no lineales: Componentes como los diodos, transistores o termistores no tienen una relación lineal entre voltaje y corriente. Su resistencia cambia a medida que varía el voltaje.
• Materiales con resistencia variable: La resistencia de algunos materiales cambia significativamente con la temperatura. Un ejemplo clásico es el filamento de tungsteno de una bombilla incandescente, cuya resistencia aumenta drásticamente cuando se calienta.

En estos casos, la Ley de Ohm no se puede aplicar de forma directa y se requieren modelos más complejos para analizar el comportamiento del circuito.

Preguntas Frecuentes sobre la Ley de Ohm

¿Qué es la Ley de Ohm en términos sencillos?

Es una regla que dice que la cantidad de corriente eléctrica que pasa por un conductor es proporcional a la fuerza (voltaje) que la empuja, y se ve limitada por la oposición (resistencia) del material.

¿Por qué es importante el Triángulo de Ohm?

Es una herramienta mnemotécnica muy útil que ayuda a recordar y aplicar las tres fórmulas de la ley sin tener que memorizarlas por separado. Simplemente cubriendo la variable que se desea calcular, las otras dos muestran cómo obtenerla.

¿Cuándo no se aplica la Ley de Ohm?

No se aplica a componentes electrónicos semiconductores como diodos o transistores, ni a materiales cuya resistencia cambia con la temperatura o el voltaje, ya que estos no tienen una relación lineal entre voltaje y corriente.

¿Cuál es la diferencia entre la Ley de Ohm y la Ley de Watt?

La Ley de Ohm describe la relación entre voltaje, corriente y resistencia. La Ley de Watt, en cambio, describe la potencia eléctrica, es decir, la tasa a la que la energía es consumida o generada en un circuito (P = V * I).
