Válvulas BDV vs. PSV: Diferencias Claves

En el complejo universo de las operaciones industriales, especialmente en el sector de Oil & Gas, la terminología técnica puede ser abrumadora. Dos componentes que a menudo generan confusión, pero que cumplen roles fundamentalmente distintos, son las Válvulas de Purga (BDV) y las Válvulas de Seguridad de Presión (PSV). Aunque ambas son válvulas, sus funciones, principios de operación y propósitos son tan diferentes como un freno de un airbag en un vehículo. Comprender esta distinción no es solo una cuestión de conocimiento técnico, sino un pilar fundamental para garantizar la eficiencia operativa y, más importante aún, la seguridad de las instalaciones y del personal.

Entendiendo la Válvula de Purga (BDV – Blowdown Valve)

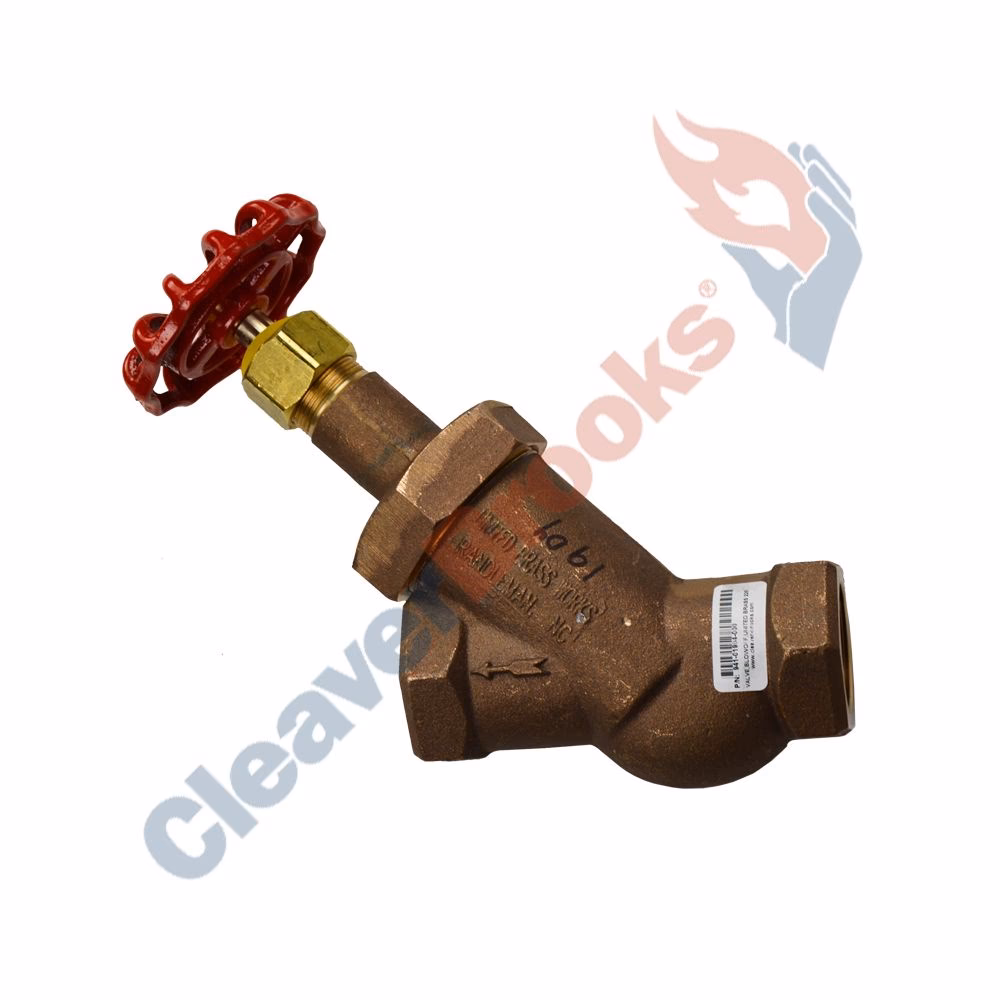

La función principal de una válvula de purga (BDV) es controlar un flujo, ya sea continuo o intermitente, de un fluido para drenar contaminantes o despresurizar un sistema de manera controlada. Pensemos en ella como una herramienta de mantenimiento y control de procesos. En sistemas industriales donde el agua es el fluido de trabajo, como en calderas, es común que contenga impurezas y sólidos suspendidos. A medida que ocurren procesos como la vaporización, la concentración de estos sólidos aumenta, lo que puede perjudicar gravemente el rendimiento del sistema.

Estos depósitos pueden acumularse y formar obstrucciones que interrumpen el flujo o depositarse en superficies críticas, afectando la transferencia de calor. Aquí es donde la BDV se vuelve esencial. Instalada en líneas de drenaje, permite la eliminación programada de estos contaminantes, manteniendo el sistema limpio y operando a su máxima capacidad.

Principio de Funcionamiento y Tipos de BDV

Es una práctica común en la industria instalar dos válvulas de purga en serie. Una actúa como válvula de sello, abriéndose primero y cerrándose al final, mientras que la otra es la válvula principal de purga. Esta configuración protege las caras de sellado de la válvula principal contra la erosión causada por el flujo de alta velocidad y las partículas abrasivas.

Un parámetro crucial en la operación de estas válvulas es el “porcentaje de purga”, que es la relación entre la cantidad de agua purgada y la cantidad de agua de alimentación. Este porcentaje puede variar desde un 1% en sistemas con agua de alta calidad hasta más del 20% en sistemas críticos con agua de mala calidad. El objetivo es evacuar la mayor cantidad de contaminantes sin vaciar peligrosamente el equipo.

Las válvulas de purga se clasifican principalmente según su ubicación y su intervalo de trabajo:

• Válvula de Purga de Superficie (Continua): Ideal para aplicaciones donde las impurezas (como aceites o sólidos de baja densidad) se acumulan en la superficie del líquido. Generalmente, opera de forma continua, extrayendo una pequeña cantidad de fluido constantemente para mantener la concentración de impurezas bajo control.
• Válvula de Purga de Fondo (Intermitente): Como su nombre indica, se instala en la parte inferior del equipo. Se abre periódicamente para evacuar lodos y sólidos pesados que se han asentado en el fondo. Su operación es intermitente porque una apertura prolongada podría drenar el nivel de agua del equipo rápidamente, provocando una parada de emergencia.

Descifrando la Válvula de Seguridad de Presión (PSV – Pressure Safety Valve)

Si la BDV es una herramienta de mantenimiento, la válvula de seguridad de presión (PSV) es el último guardián, un dispositivo de emergencia no negociable. Su única y crítica misión es proteger un recipiente a presión, una caldera o un sistema completo de un evento de sobrepresión que podría llevar a una falla catastrófica.

Una PSV está diseñada para permanecer completamente cerrada durante las condiciones normales de operación. Sin embargo, está calibrada a una “presión de ajuste” específica. Si la presión dentro del sistema excede este umbral predeterminado, la válvula se abre de manera rápida y automática (un fenómeno conocido como “pop”), liberando el exceso de presión a un lugar seguro, como una antorcha o un sistema de contención. Una vez que la presión del sistema ha disminuido a un nivel seguro, la válvula se cierra nuevamente (re-asienta) para permitir que el sistema continúe operando.

El Concepto de “Blowdown” en una PSV

Curiosamente, el término “blowdown” también se utiliza en el contexto de las PSV, pero con un significado completamente diferente. Aquí, el blowdown (o purga en este contexto) se refiere a la diferencia entre la presión de ajuste (cuando la válvula abre) y la presión de re-asentamiento (cuando la válvula cierra). Este rango es vital para evitar que la válvula abra y cierre repetidamente (un fenómeno llamado “chattering” o castañeteo) si la presión del sistema fluctúa cerca del punto de ajuste. Un blowdown típico para una PSV está en el rango del 7-10% de la presión de ajuste. Este valor se puede calibrar mediante anillos de ajuste dentro de la propia válvula.

La Diferencia Fundamental: Operación vs. Emergencia

La distinción clave radica en su propósito. La BDV es una válvula de control de procesos, utilizada para la operación normal y el mantenimiento. La PSV es un dispositivo de seguridad, diseñado para actuar solo en condiciones anormales y de emergencia. Nunca, bajo ninguna circunstancia, una BDV puede sustituir a una PSV.

Tabla Comparativa: BDV vs. PSV

Preguntas Frecuentes (FAQ)

¿Puede una BDV reemplazar a una PSV?

No, categóricamente no. Son dispositivos con propósitos completamente diferentes. La PSV es un requisito de seguridad obligatorio según códigos y normativas internacionales (como ASME) para cualquier recipiente a presión. Usar una BDV en su lugar sería una violación grave de las normas de seguridad y pondría en riesgo extremo a la planta y a su personal.

¿Qué significa el “blowdown” en una PSV?

En una PSV, el blowdown es el diferencial de presión entre el punto de apertura y el punto de cierre. Por ejemplo, si una PSV tiene una presión de ajuste de 100 psi y un blowdown del 7%, abrirá a 100 psi y no se cerrará hasta que la presión baje a 93 psi. Esto asegura una liberación de presión estable y evita el “chattering”.

¿Por qué se usan dos BDV en serie?

Esta configuración protege la válvula principal. La primera válvula (de sello) absorbe la mayor parte de la caída de presión y el desgaste erosivo, permitiendo que la segunda válvula (de purga principal) mantenga un sello hermético y una vida útil más larga, lo cual es crucial especialmente en las válvulas de purga de fondo que deben cerrar sin fugas.

¿Qué determina si se usa una BDV de fondo o de superficie?

La elección depende de la naturaleza de los contaminantes que se necesitan eliminar. Para lodos pesados y sólidos que se decantan, se utiliza una BDV de fondo. Para impurezas disueltas, aceites o sólidos que flotan, cuya concentración es mayor cerca de la superficie del agua, se utiliza una BDV de superficie.

Conclusión: Dos Roles Vitales, Cero Confusión

En YPF, la excelencia operativa y la seguridad son pilares inamovibles. Distinguir claramente entre una válvula de purga (BDV) y una válvula de seguridad de presión (PSV) es fundamental para lograr ambos objetivos. Mientras que las BDV son las herramientas que nos permiten mantener nuestros sistemas limpios, eficientes y bajo control durante la operación diaria, las PSV son los centinelas silenciosos que protegen nuestros activos y, lo más importante, a nuestra gente, ante cualquier imprevisto. Conocer su función y respetar su propósito es una responsabilidad de todos en la industria.
