Motores Trifásicos: Guía de Conexión y Arranque

En el corazón de la industria moderna, desde las refinerías hasta las plantas de producción, el motor trifásico se erige como el caballo de batalla indiscutible. Su robustez, eficiencia y fiabilidad lo convierten en un componente esencial para mover el mundo. En YPF, comprender a fondo su funcionamiento, tipos y, sobre todo, sus métodos de conexión y arranque, es fundamental para garantizar la operatividad continua y segura de nuestras instalaciones. Este artículo es una guía completa para desentrañar los secretos de estos potentes dispositivos.

¿Qué es un Motor Trifásico y por qué es Clave en la Industria?

Un motor trifásico es una máquina eléctrica rotativa capaz de convertir la energía eléctrica trifásica en energía mecánica. Su principio de funcionamiento se basa en la creación de un campo magnético giratorio en el estátor (la parte fija del motor). Este estátor alberga tres bobinados independientes, físicamente desfasados 120 grados entre sí. Cuando se alimentan con un sistema de corriente alterna trifásica (tres corrientes alternas de igual frecuencia y amplitud, pero desfasadas 120° en el tiempo), se genera un campo magnético que gira a una velocidad constante, conocida como velocidad de sincronismo. Este campo giratorio induce corrientes en el rotor (la parte móvil), creando un segundo campo magnético que es arrastrado por el primero, generando así el par motor y el movimiento.

La simplicidad de su diseño, la ausencia de escobillas (en los modelos más comunes) y su alto rendimiento los hacen ideales para aplicaciones de alta potencia y uso continuo, como bombas, compresores, ventiladores y cintas transportadoras, equipos omnipresentes en el sector energético.

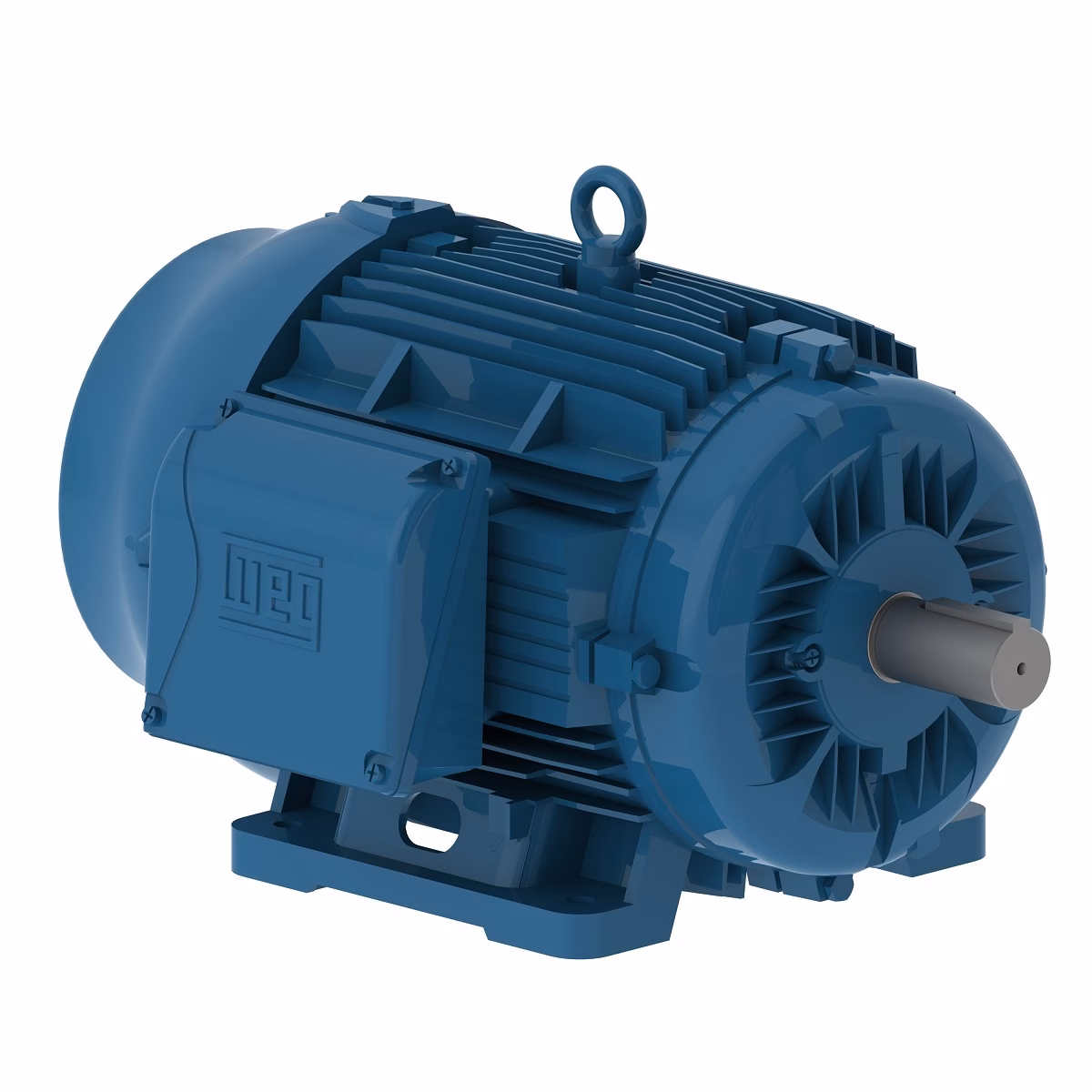

Tipos de Motores Trifásicos Asíncronos: Una Mirada Detallada

Dentro de los motores asíncronos o de inducción, que son los más extendidos, podemos encontrar principalmente dos configuraciones de rotor, cada una con sus particularidades:

1. Motor de Rotor Bobinado

Este tipo de motor cuenta con un rotor que posee sus propios bobinados, similares a los del estátor. Estos bobinados están conectados a unos anillos rozantes en el eje del motor. A través de escobillas, es posible conectar resistencias externas en serie con el bobinado del rotor. Esta característica permite controlar el par de arranque y la corriente inicial, ofreciendo un arranque muy suave y un par elevado desde el inicio. Son utilizados en aplicaciones que requieren un altísimo par de arranque, como en grúas o molinos de gran tamaño, aunque su mantenimiento es más complejo y costoso.

2. Motor de Rotor en Cortocircuito o Jaula de Ardilla

Es, con diferencia, el tipo de motor más utilizado en la industria global. Su nombre proviene de la forma de su rotor, que consiste en una serie de barras conductoras de aluminio o cobre dispuestas longitudinalmente y cortocircuitadas en sus extremos por dos anillos. Esta estructura se asemeja a una jaula de ardilla. Su construcción es extremadamente simple, robusta y económica. No requiere escobillas ni anillos rozantes, lo que minimiza el mantenimiento. Su gran inconveniente, y el foco de este artículo, es que durante el arranque consume una corriente muy elevada, que puede ser entre 5 y 7 veces su corriente nominal.

El Corazón de la Conexión: Estrella vs. Triángulo

Todo motor trifásico con acceso a los seis bornes de sus bobinados (tres principios y tres finales) puede ser conectado de dos maneras distintas: en estrella (Y) o en triángulo (Δ). La elección de una u otra configuración determina la tensión que se aplica a cada bobina y, en consecuencia, la corriente que consume y el par que desarrolla.

• Conexión en Estrella (Y): Se unen los tres finales de las bobinas (W2, U2, V2) en un punto común (punto neutro) y se alimenta el motor por los tres principios (U1, V1, W1).
• Conexión en Triángulo (Δ): Se conecta el final de cada bobina con el principio de la siguiente, formando un bucle cerrado (U1 con W2, V1 con U2, W1 con V2). La alimentación se aplica en estos puntos de unión.

La diferencia fundamental radica en la relación entre las tensiones y corrientes de línea (las que llegan al motor) y de fase (las que atraviesan cada bobina).

Tabla Comparativa: Conexión Estrella vs. Triángulo

El Desafío del Arranque: La Alta Corriente de Inserción

Como mencionamos, el gran inconveniente del motor de jaula de ardilla es su elevada corriente de arranque. Este pico de corriente, aunque breve, puede tener consecuencias negativas:

• Caídas de tensión en la red: Puede afectar a otros equipos sensibles conectados a la misma línea.
• Estrés mecánico: El alto par instantáneo puede causar un estrés excesivo en acoplamientos, correas y la propia maquinaria accionada.
• Disparo de protecciones: Puede hacer saltar interruptores automáticos o fundir fusibles si no están correctamente dimensionados.
• Sobredimensionamiento de la instalación: Obliga a utilizar cables y aparamenta de protección de mayor calibre, encareciendo la instalación.

Por estas razones, normativas como el Reglamento Electrotécnico de Baja Tensión establecen límites para la corriente de arranque en motores de cierta potencia (generalmente a partir de 0,75 kW), haciendo obligatorio el uso de sistemas de arranque suave.

La Solución Inteligente: Arranque Estrella-Triángulo

El método de arranque estrella-triángulo es la solución más común, económica y eficaz para mitigar este problema. Consiste en arrancar el motor conectado en estrella y, una vez que ha alcanzado aproximadamente el 80% de su velocidad nominal, un temporizador conmuta la conexión a triángulo para que funcione a pleno rendimiento.

Al arrancar en estrella, la tensión aplicada a cada bobina es √3 veces menor que la tensión de línea. Dado que la corriente es directamente proporcional a la tensión, la corriente de fase se reduce en la misma proporción. Esto se traduce en que la corriente de línea durante el arranque en estrella es 3 veces menor que la que se consumiría en un arranque directo en triángulo. Este “arranque suave” protege tanto al motor como a la instalación eléctrica.

Guía Práctica: ¿Cómo Conectar un Motor Trifásico?

Realizar la conexión de un motor es una tarea que requiere precisión y, sobre todo, respeto por las normas de seguridad. A continuación, se detallan los pasos y consideraciones esenciales.

Herramientas y Materiales Necesarios:

• Juego de destornilladores aislados.
• Llaves de tuercas adecuadas para los bornes.
• Multímetro para verificar tensiones y continuidad.
• Guantes de protección dieléctricos.
• Manual del fabricante del motor.
• Cables de sección adecuada a la potencia del motor.
• Terminales para una conexión segura.

Pasos para la Conexión:

1. Seguridad Ante Todo: Antes de manipular cualquier componente, asegúrese de que la alimentación eléctrica esté completamente cortada y bloqueada. Verifique con el multímetro la ausencia de tensión en los cables de alimentación.
2. Identificar los Bornes: Abra la caja de bornes del motor. Encontrará seis terminales, normalmente etiquetados como U1, V1, W1 (principios de bobina) y W2, U2, V2 (finales de bobina).
3. Preparar los Cables: Pele los extremos de los cables de alimentación a la longitud adecuada y crimpe terminales si es necesario para asegurar un buen contacto.
4. Realizar la Conexión:
   • Para conexión en Estrella: Utilice las pletinas de conexión que vienen con el motor para unir los bornes W2, U2 y V2. Conecte las tres fases de la alimentación (L1, L2, L3) a los bornes U1, V1 y W1.
   • Para conexión en Triángulo: Utilice las pletinas para unir U1 con W2, V1 con U2, y W1 con V2. Conecte las tres fases de la alimentación (L1, L2, L3) a estos mismos puntos de unión.
5. Verificación Final y Puesta en Marcha: Cierre la caja de bornes. Vuelva a conectar la energía y ponga en marcha el motor. Verifique que el sentido de giro sea el correcto. Preste atención a cualquier ruido o vibración anormal.

Preguntas Frecuentes (FAQ) sobre Motores Trifásicos

¿Por qué el motor de jaula de ardilla es el más utilizado?

Por su inmejorable combinación de simplicidad constructiva, alta robustez, bajo coste de fabricación y un mantenimiento prácticamente nulo, lo que lo convierte en la opción más fiable y económica para la gran mayoría de aplicaciones industriales.

¿En qué casos es obligatorio usar un sistema de arranque suave como el estrella-triángulo?

Generalmente, para motores con potencias superiores a 0,75 kW o cuando la relación entre la corriente de arranque y la nominal no cumple con los valores estipulados por la normativa local. El objetivo es siempre limitar las perturbaciones en la red eléctrica.

¿Qué sucede si conecto un motor de 230/400V a una red de 400V en triángulo?

El motor se quemaría. Un motor con esta placa de características está diseñado para que sus bobinas soporten 230V. En una red de 400V, debe conectarse en estrella para que a cada bobina le lleguen 230V (400V / √3). Conectarlo en triángulo sometería a cada bobina a 400V, provocando una sobreintensidad y su destrucción.

¿Es posible cambiar el sentido de giro de un motor trifásico?

Sí, y es muy sencillo. Basta con intercambiar dos de las tres fases de alimentación que llegan al motor. Por ejemplo, si la conexión original era L1 a U1, L2 a V1 y L3 a W1, para invertir el giro se puede conectar L1 a V1, L2 a U1 y L3 a W1.

En definitiva, el motor trifásico es una pieza angular en la maquinaria de YPF. Dominar sus principios, conexiones y, especialmente, las técnicas de arranque eficiente como el sistema estrella-triángulo, no solo es una cuestión de cumplimiento normativo, sino una estrategia clave para la eficiencia energética, la longevidad de los equipos y la estabilidad operativa de toda la planta.
